Produktübersicht:

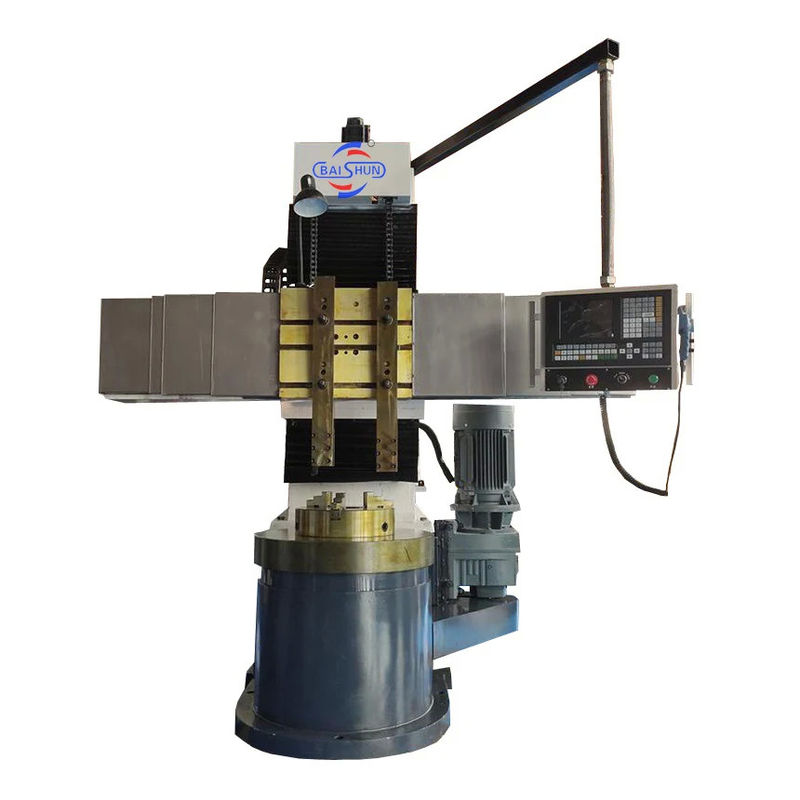

Die vertikale CNC-Drehmaschine, auch als vertikales Drehzentrum bekannt, ist eine leistungsstarke Maschine, die in der Metallbearbeitung verwendet wird, um Metallkomponenten präzise und effizient zu drehen und zu schneiden.mit vertikaler Spindel, die das Werkstück hält und dreht, hat es in verschiedenen Industriezweigen an Beliebtheit gewonnen. Es zeichnet sich durch die Herstellung von großen und schweren Komponenten wie Zahnrädern, Turbinen und Luftfahrtteilen aus,besonders solche mit hohem Seitenverhältnis.
Darüber hinaus ist die CNC-Vertikaldrehscheibe mit fortschrittlichen Automatisierungsfunktionen ausgestattet, die einen minimalen menschlichen Eingriff ermöglichen.Einschließlich DrehenDie CNC-Vertikaldrehmaschine bietet Vielseitigkeit, hohe Präzision und Automatisierung und ist zu einem unverzichtbaren Werkzeug in modernen Fertigungsprozessen geworden.
1.Die Gesamtstruktur
Die Werkzeugmaschine wird hauptsächlich durch die Tabelle, Tischbasis, Säule, Balken, vertikale Messerrahmenzusammensetzung.Rohverarbeitung nach Alterung (künstliche Alterung und Vibrationsalterung)- Qualität und Zuverlässigkeit der Gießerei ohne Risse, Poren, Schrumpfung und weißes Mundgewebe, Gießereien durch Eintopffeuer,Alterung Behandlung mit einer stabilen Organisation, um die Verwendung der Maschine während der Stabilität des Produktqualitätszertifikats zu gewährleisten, um einen Bericht über die chemische Zusammensetzung von geschmolzenem Eisen zu erstellen, Wärmebehandlung Bericht und Wärmebehandlung Temperaturzeitkurve.
2- Der Hauptantrieb.
Hauptantrieb Hauptmotor, durch das Getriebe 16 Ganggeschwindigkeit für die Geschwindigkeitsumwandlung.Die Zahnräder in der Box werden gelöscht und gemahlen, um die Genauigkeit und Effizienz der Übertragung zu gewährleisten und Lärm und Vibrationen zu reduzieren.
3.Arbeitsbank
Der Tisch besteht aus Tisch, Tischsockel, Spindelkomponenten und Übertragungsmechanismus, Tisch und Tischsockel für die gesamte Gießbearbeitung.Die Tischleitfläche ist mit einer Aluminiumlegierung Leitungsplatte eingelegt und ein Drucköl zwischen den Leitleitungen injiziert wird, um eine dynamische Druckbahn zu bildenDer Tisch hat also eine hohe Tragfähigkeit, eine hohe Rotationspräzision.
4.Strahlen
Der Strahl bewegt sich auf der Säule nach oben und unten und besteht aus einem Messerauftriebsmechanismus, einem Strahlklemmmechanismus und einer hydraulischen Vorrichtung.Installieren Sie eine Reihe von automatischen Schmierölpumpe auf dem Strahl, je nachdem, ob die Schienenoberfläche geschmiert werden muss.
5.Vertikaler Messerrahmen
Z-Achse, Z-Achse durch den Servomotorantrieb, durch den planetaren Reduktor, um das Drehmoment zu erhöhen,Durch den elektromagnetischen Kupplungsschalter steuern zwei Achsen und verriegeln sich gegenseitig, um eine Vielzahl von komplexen Verarbeitungen zu erreichen.
6.Hydraulisches System
Das hydraulische System umfaßt: das dynamische Drucksystem des Tisches, das Hauptantriebsgetriebe, die Strahlspannung und das hydraulische System, das hydraulische Gleichgewichtssystem des vertikalen Messerrahmens.Das Hydrauliksystem ist unerlässlich., Maschinenschmierung, dynamische Druckbahnstabilität, um die Stabilität des hydraulischen Systems und die Austauschbarkeit zu gewährleisten.
- Ich weiß.
Maschinenparameter
| Modell |
CK518 |
CK5112Q |
CK5112A |
CK5116Q |
CK5120A |
CK5126A |
| Maximaler Drehdurchmesser der vertikalen Werkzeuglehne (mm) |
800 |
1200 |
1200 |
1600 |
2000 |
2600 |
| Durchmesser des Arbeitstisches (mm) |
700 |
1000 |
1000 |
1400 |
1800 |
2200 |
| Höchsthöhe des Werkstücks (mm) |
800 |
1000 |
1000 |
1200 |
1250 |
1400 |
| Max. Gewicht des Werkstücks (kg) |
1500 |
1500 |
3200 |
3200 |
8000 |
8000 |
| Bereich der Drehgeschwindigkeit des Arbeitstisches (rpm) |
30 bis 260 |
20 bis 180 |
6.3-200 |
15 bis 160 |
3.2-100 |
2.2-70 |
| Fütterungsreihe |
Schrittlos |
Schrittlos |
Schrittlos |
Schrittlos |
Schrittlos |
Schrittlos |
| Bereich der Werkzeugruhezufuhr (mm/min) |
0.25-90 |
0.25-90 |
0.8 bis 86 |
0.25-90 |
0.8 bis 86 |
0.8 bis 86 |
| Durchlässigkeit des Scheinbalkens (mm) |
500 |
1000 |
650 |
1200 |
890 |
1090 |
| Horizontale Bewegung der Werkzeuglehne (mm) |
500 |
700 |
700 |
900 |
1115 |
1400 |
| Vertikaler Verlauf der Werkzeuglehne (mm) |
450 |
500 |
650 |
750 |
800 |
800 |
| Größe des Durchschnitts des Schneidbarres (mm) |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
| Hauptmotorleistung (kw) |
11 |
15 |
22 |
15 |
30 |
30 |
