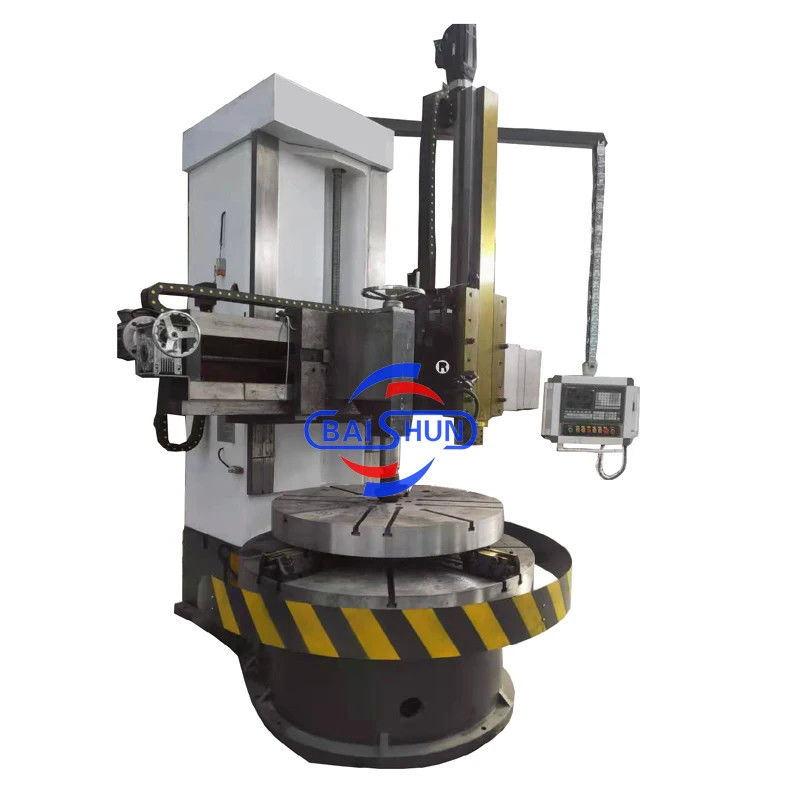

Die CNC-Vertikaldrehmaschine, auch als vertikales Drehzentrum bekannt, ist ein Werkzeugmaschine, die zum Drehen und Schneiden von Metallkomponenten mit hoher Präzision und Effizienz verwendet wird.
Einkolumnenvertikaldrehscheibe, Konfiguration von fortschrittlichen und zuverlässigen mechanischen und elektrischen Komponenten, hervorragende Strukturleistung, starke Steifigkeit,Werkzeugmaschine kann das starke Schneiden erfüllen, Arbeitstisch kann große Tonnage-Last, gute Stabilität, hohe Effizienz, sicher und zuverlässig tragen.
Die vertikale Drehmaschine gehört zu den großen mechanischen Geräten, die zur Bearbeitung großer und schwerer Werkstücke mit großer Radialgröße, relativ kleiner Achsgröße und komplexer Form verwendet werden.Z. B. zylindrische Oberfläche, Endfläche, kegelförmige Oberfläche, zylindrisches Loch, kegelförmiges Loch usw.
Ferner sind CNC-Vertikaldrehmaschinen hoch automatisiert und können so programmiert werden, dass sie eine Vielzahl von Bearbeitungsvorgängen wie Drehen, Bohren, Bohren, Gewinden und Fräsen ausführen.mit minimalem menschlichem Eingreifen.
Insgesamt sind die CNC-Vertikaldrehmaschinen ein vielseitiges und effizientes Bearbeitungswerkzeug, das hohe Präzision und Automatisierungskapazitäten bietet.Und deshalb sind sie ein wesentlicher Bestandteil moderner Fertigungsprozesse..
Hauptmerkmale:
Der Tisch verwendet eine hochpräzise Schubkugel-Rollleitung und eine Gleitleitung mit einem Durchmesser von 1,6 Metern.
Die Spalte ist aus hochfester und verschleißfestem Grauguss.
Die Führungsstraßenpaare in horizontaler und vertikaler Richtung sind aus verschleißfestem Grauguss.
Die Schienenleitungsoberfläche des Ramm- und Seitenkopfes wird mittelfrequenter Härtung und Walzmaschinenbearbeitung unterzogen.
Die untere Station verfügt über eine neue Art von schwarzem Chromflugzeug.
Der Schienenkopf ist mit einer Schraube für die horizontale und vertikale Übertragung ausgestattet.
Die fünfseitige Turmpinienplatte gewährleistet eine hohe Festigkeit und Steifigkeit bei der Positionierung des Index.
Die Kreuzschmierung erfolgt mit Öl durch eine Handpumpe.
Maschinenparameter
| Modell |
CK518 |
CK5112Q |
CK5112A |
CK5116Q |
CK5120A |
CK5126A |
| Maximaler Drehdurchmesser der vertikalen Werkzeuglehne (mm) |
800 |
1200 |
1200 |
1600 |
2000 |
2600 |
| Durchmesser des Arbeitstisches (mm) |
700 |
1000 |
1000 |
1400 |
1800 |
2200 |
| Höchsthöhe des Werkstücks (mm) |
800 |
1000 |
1000 |
1200 |
1250 |
1400 |
| Max. Gewicht des Werkstücks (kg) |
1500 |
1500 |
3200 |
3200 |
8000 |
8000 |
| Bereich der Drehgeschwindigkeit des Arbeitstisches (rpm) |
30 bis 260 |
20 bis 180 |
6.3-200 |
15 bis 160 |
3.2-100 |
2.2-70 |
| Fütterungsreihe |
Schrittlos |
Schrittlos |
Schrittlos |
Schrittlos |
Schrittlos |
Schrittlos |
| Bereich der Werkzeugruhezufuhr (mm/min) |
0.25-90 |
0.25-90 |
0.8 bis 86 |
0.25-90 |
0.8 bis 86 |
0.8 bis 86 |
| Durchlässigkeit des Scheinbalkens (mm) |
500 |
1000 |
650 |
1200 |
890 |
1090 |
| Horizontale Bewegung der Werkzeuglehne (mm) |
500 |
700 |
700 |
900 |
1115 |
1400 |
| Vertikaler Verlauf der Werkzeuglehne (mm) |
450 |
500 |
650 |
750 |
800 |
800 |
| Größe des Durchschnitts des Schneidbarres (mm) |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
| Hauptmotorleistung (kw) |
11 |
15 |
22 |
15 |
30 |
30 |
Vertikaler Drehmaschine Merkmal:
Der Tisch verfügt über eine hochpräzise Schubkugel-Rollleitung und eine Gleitleitung mit einem Durchmesser von 1,6 m.
Die Kolonnenquerschiene wird mit hoher Festigkeit und hoher Verschleißfestigkeit aus Grauguss gefertigt.
Ein paar fiktive Führungswege in horizontaler und vertikaler Richtung verwenden abnutzungsbeständiges graues Gusseisen.
Ram Führungsstraße Oberfläche der Schiene, Seitenkopf nehmen mittlere Frequenz harten Walzen Schleifbearbeitung.
Schwarze Chromplatte des neuen Typs für die Knopfverbindung.
Der Schienenkopf ist mit einer Schraube für die horizontale und vertikale Übertragung ausgelegt.
Fünfeckige Turmpfeilplatten mit hoher Festigkeit und Steifigkeit.
Die Schmierung des Kreuzes erfolgt mit Handpumpe.
Unsere Dienstleistungen
Wir bieten 7x24-Stunden Online-Vorverkaufsservice, Ingenieur-Follow-up-Order-Service, und Logistik Lieferung Betriebsservice, und auch wir können Installationsdienste zur Verfügung stellen.mit mehr als 10 Jahren Erfahrung auf verschiedenen Märkten, können wir Kunden helfen, eine Reihe von Dienstleistungen erfolgreich abzuschließen, vom Einkauf bis zur Zollabfertigung von Waren, wodurch Zeit gespart und auch die Kosten der Kunden in allen Aspekten gesenkt werden.
Unser Vorteil:
1: mit CE- und ISO-Zertifizierung.
2: Vollständige Produktionsverfolgung.
3: Professionelle Ingenieure garantieren höchste Qualität.
4: Mehr Lieferanten als Alternative, garantieren Ihnen den niedrigsten und wettbewerbsfähigen Preis.
5: Vertriebsmitarbeiter mit mehr als 10 Jahren Erfahrung beantworten Ihre Fragen vor und nach dem Verkauf.
6: OEM-Produktion zur Erfüllung der Kundenbedürfnisse
7. Niedriges MOQ (1 Einheit) ist erhältlich.
8- 24 Stunden technischer Support.
