Beschreibung des Produkts

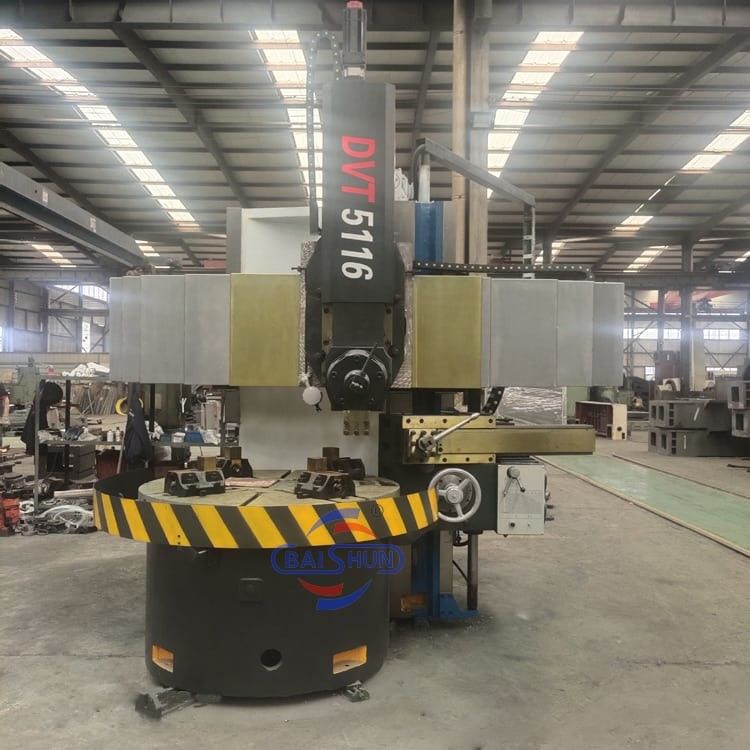

Hochgeschwindigkeitsdrehmaschine Metalldrehmaschine Cnc Schwerlastmaschine VTL Vertikaldrehmaschine
Die vertikale Drehmaschine eignet sich für die Industrie der mechanischen Verarbeitung, kann für Innen- und Außenbereich des Zylinders, Kegeloberfläche und -fläche, Schneiden, Schneiden usw. verwendet werden.mit einer Breite von nicht mehr als 30 mm.
Arbeitsbank mit hydrostatischer Führung, Hauptwelle adoptiert hochpräzise NN30-Typ (D) doppelreihenförmiges zylindrisches Walzlager, so dass Arbeitsbank große Tragfähigkeit, hohe Drehpräzision.Elektrowerkzeugmaschinen mit inländischen Markenprodukten, hohe Zuverlässigkeit. Die Maschine ist aus hochqualifiziertem EPC-Verfahren, hoher Qualität, der Glühen-Alterungsbehandlung, Aussehen schön, langlebig, gute Annehmlichkeit, bequeme Bedienung und Wartung.Hochkostenleistung; integrierte Konstruktion von Hängeknopfstation, elektrischem Schrank und Bett; ausgelöschter Strahl, ausgelöschter T-förmiger Ramm (Fünflochturm); geschlossener Strahlschutz,Automatische Schmierung aller Schmierteile. mit konstanten Liniegeschwindigkeit Drehen und Drehen.
Hauptmerkmale:
Der Tisch verwendet eine hochpräzise Schubkugel-Rollleitung und eine Gleitleitung mit einem Durchmesser von 1,6 Metern.
Die Spalte ist aus hochfester und verschleißfestem Grauguss.
Die Führungsstraßenpaare in horizontaler und vertikaler Richtung sind aus verschleißfestem Grauguss.
Die Schienenleitungsoberfläche des Ramm- und Seitenkopfes wird mittelfrequenter Härtung und Walzmaschinenbearbeitung unterzogen.
Die untere Station verfügt über eine neue Art von schwarzem Chromflugzeug.
Der Schienenkopf ist mit einer Schraube für die horizontale und vertikale Übertragung ausgestattet.
Die fünfseitige Turmpinienplatte gewährleistet eine hohe Festigkeit und Steifigkeit bei der Positionierung des Index.
Die Kreuzschmierung erfolgt mit Öl durch eine Handpumpe.
Maschinenparameter
| Modell |
CK518 |
CK5112Q |
CK5112A |
CK5116Q |
CK5120A |
CK5126A |
| Maximaler Drehdurchmesser der vertikalen Werkzeuglehne (mm) |
800 |
1200 |
1200 |
1600 |
2000 |
2600 |
| Durchmesser des Arbeitstisches (mm) |
700 |
1000 |
1000 |
1400 |
1800 |
2200 |
| Höchsthöhe des Werkstücks (mm) |
800 |
1000 |
1000 |
1200 |
1250 |
1400 |
| Max. Gewicht des Werkstücks (kg) |
1500 |
1500 |
3200 |
3200 |
8000 |
8000 |
| Bereich der Drehgeschwindigkeit des Arbeitstisches (rpm) |
30 bis 260 |
20 bis 180 |
6.3-200 |
15 bis 160 |
3.2-100 |
2.2-70 |
| Fütterungsreihe |
Schrittlos |
Schrittlos |
Schrittlos |
Schrittlos |
Schrittlos |
Schrittlos |
| Bereich der Werkzeugruhezufuhr (mm/min) |
0.25-90 |
0.25-90 |
0.8 bis 86 |
0.25-90 |
0.8 bis 86 |
0.8 bis 86 |
| Durchlässigkeit des Scheinbalkens (mm) |
500 |
1000 |
650 |
1200 |
890 |
1090 |
| Horizontale Bewegung der Werkzeuglehne (mm) |
500 |
700 |
700 |
900 |
1115 |
1400 |
| Vertikaler Verlauf der Werkzeuglehne (mm) |
450 |
500 |
650 |
750 |
800 |
800 |
| Größe des Durchschnitts des Schneidbarres (mm) |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
| Hauptmotorleistung (kw) |
11 |
15 |
22 |
15 |
30 |
30 |
VertikaldrehmaschineEigenschaft:
Der Tisch verfügt über eine hochpräzise Schubkugel-Rollleitung und eine Gleitleitung mit einem Durchmesser von 1,6 m.
Die Kolonnenquerschiene wird mit hoher Festigkeit und hoher Verschleißfestigkeit aus Grauguss gefertigt.
Ein paar fiktive Führungswege in horizontaler und vertikaler Richtung verwenden abnutzungsbeständiges graues Gusseisen.
Ram Führungsstraße Oberfläche der Schiene, Seitenkopf nehmen mittlere Frequenz harten Walzen Schleifbearbeitung.
Schwarze Chromplatte des neuen Typs für die Knopfverbindung.
Der Schienenkopf ist mit einer Schraube für die horizontale und vertikale Übertragung ausgelegt.
Fünfeckige Turmpfeilplatten mit hoher Festigkeit und Steifigkeit.
Die Schmierung des Kreuzes erfolgt mit Handpumpe.
