VTL Cnc vertikale Drehmaschine Bohrer Einzelsäule vertikale Drehmaschine

VTL Einkolumnen-Vertikaldrehmaschine Hochpräzisionsvertikaldrehmaschine

Diese Drehmaschine eignet sich hervorragend zum Schneiden von Werkzeugen aus Hochgeschwindigkeitsstahl, harten Legierungen und Keramik.mit einer Breite von nicht mehr als 20 mm,Mit seiner hohen Effizienz und stabilen Präzision kann er leicht unterschiedliche Produktionsanforderungen erfüllen.

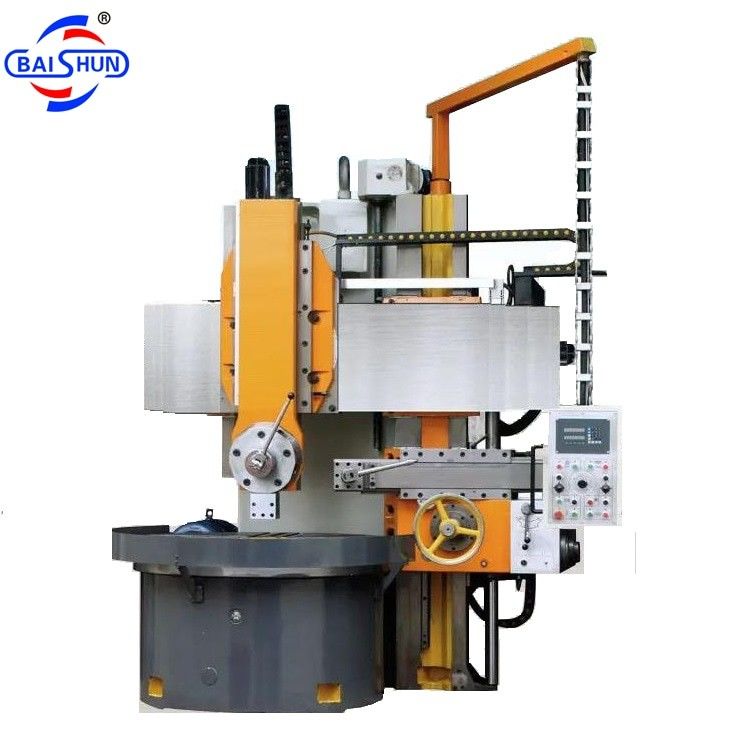

Das Modell C5112 unserer Einkolumnendrehmaschine ist eine hochsteife Maschine mit großer Bearbeitungsleistung, einer stabilen und robusten Struktur und einer effizienten Leistung.Es verfügt über einen vertikalen Werkzeugkopf und kann mit einem hochpräzisen digitalen Ablesesystem (DRO) ausgestattet werdenDer Einsatz eines Wechselstrom-Wechselrichtermotors ermöglicht eine einfache Geschwindigkeitsanpassung.Diese Maschinen sind speziell für moderne Bearbeitungsanforderungen konzipiert und gebaut, einschließlich Schnellschneidwerkzeuge und Karbidschneidmaschinen, für Werkstücke aus Eisen- und Nichteisenmetallen, Verbundwerkstoffen und anderen Materialien.

Vertikaler Drehmaschine Hauptstruktur:

1. Werkzeugmaschine: Die Hauptkomponenten der Werkzeugmaschine (Drehmaschinenbett, Basis, Arbeitsbank, Balken, vertikale Schiebelehne, Seitengerät, Zufuhrkasten,Hauptantriebsgetriebe) sind aus starkem Gusseisen mit Harzsandtechnologie hergestellt.

2Hauptantrieb: Die Drehung des Arbeitsplatzes wird durch den Hauptelektromotor mit einem Schaltgetriebe und einer elektromagnetischen Drehzahlregelung angetrieben.

3Vertikaler Schieberegler und Zuführmechanismus des vertikalen Schiebereglers: Der RAM besteht aus HT250-Material, das für seine hervorragenden mechanischen Eigenschaften bekannt ist.

4. Arbeitsplattenbau: Die Arbeitsplatte hat eine lange Spindelstruktur, unterstützt durch hochpräzise doppelreielige zylindrische Walzlager für die radiale Ausrichtung.

5. Balken: Der Balken wird mit einem Drift mit hydraulischem Druck zum Klemmen befestigt und freigegeben.

6. Hydraulisches System: Das hydraulische System verwendet zuverlässige Steuerungskomponenten von namhaften Herstellern, sowohl inländisch als auch international.

7Schmierung der Werkzeugmaschine: Die Werkzeugmaschine versorgt automatisch in bestimmten Abständen mit Öl, um den Strahl und die beweglichen Teile zu schmieren.

8- Schutz der Werkzeugmaschine: Die beweglichen Teile der Werkzeugmaschine sind mit einer umfassenden Sicherheitskette und einem Verriegelungssystem ausgestattet.

9Elektrische Steuerung:

a) Stromquelle: Dreiphasenstrom von 380 V±10%, 50 Hz.

b) Die elektrische Konstruktion der Werkzeugmaschine entspricht den internationalen Konstruktionsnormen.
