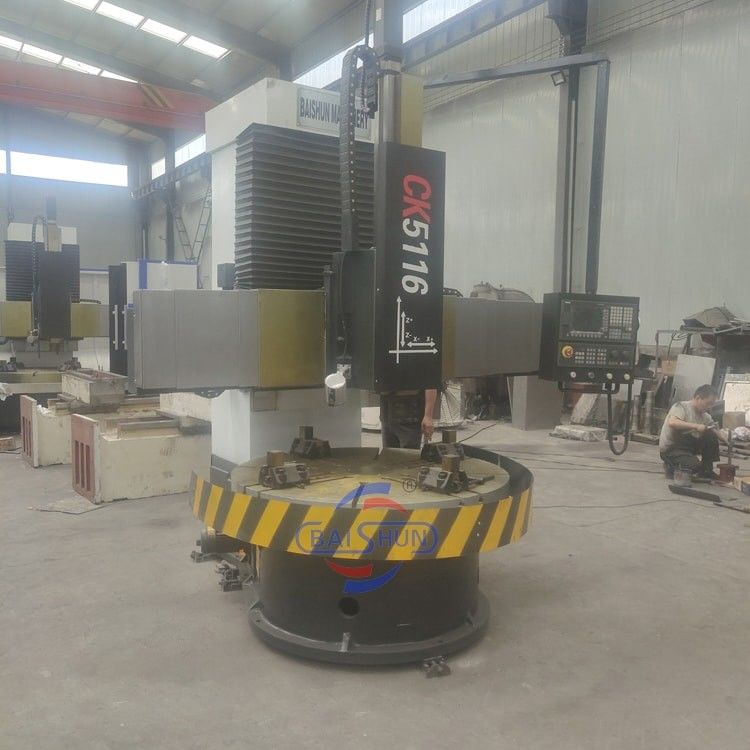

Automatische vertikale Drehscheibe CNC-Turmdrehmaschine Werkzeugmaschine Einzelsäulendrehmaschine

Name: Automatische vertikale Drehscheibe CNC-Turmdrehmaschine Werkzeugmaschine Einzelsäulendrehmaschine
Brand: Henan Baishun Machinery Equipment Co., Ltd.
SKU: CK5112
Price: 96,300.00 USD
Availability: InStock

Produkt-Details

Herkunftsort: Henan, China

Markenname: BAISHUN MACHINERY, BAISHUN

Zertifizierung: CE ISO9001

Modellnummer: CK5112

Dokument: Produktbroschüre PDF

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge: 1 Satz

Preis: negotiable

Verpackung Informationen: Export-Standard-Holzgehäuse-Paket oder Verhandlungen mit Kunden

Lieferzeit: 30-35 Arbeitstage

Zahlungsbedingungen: L/C, T/T, Western Union

Versorgungsmaterial-Fähigkeit: 20 Satz/Sätze pro Monat

Erhalten Sie besten Preis

Produkt-Details

Produktbeschreibung

Hervorheben:
                                                                                                                                                                                                                                                                                                                                                                                Automatische Drehmaschine


Max. Länge des Werkstücks (mm):	1200	Max. Drehzahl der Spindel (rpm):	180 R/m
Spindelbohrung ((mm):	130	Breite des Betts (mm):	250 mm
Leistung des Spindelmotors ((kW):	15	Fahrt (Z-Achse):	700 Millimeter
Abmessungen (LWH):	235023502700 mm	Werkzeugposten:	4
Gewicht (Kg):	85000	Diät des Arbeitstisches:	1000 mm

Max. Länge des Werkstücks (mm):	1200
Max. Drehzahl der Spindel (rpm):	180 R/m
Spindelbohrung ((mm):	130
Breite des Betts (mm):	250 mm
Leistung des Spindelmotors ((kW):	15
Fahrt (Z-Achse):	700 Millimeter
Abmessungen (LWH):	235023502700 mm
Werkzeugposten:	4
Gewicht (Kg):	85000
Diät des Arbeitstisches:	1000 mm

Automatische vertikale Drehscheibe CNC-Turmdrehmaschine Werkzeugmaschine Einzelsäulendrehmaschine

Beschreibung des Produkts

Warmverkauf Drehmaschine CNC-Bearbeitungsteile

Die Werkzeugmaschine besteht aus einem Tisch, einer Tischbasis, einer Säule, einem Balken und einem vertikalen Messerrahmen.gefolgt von einer Alterung (künstliche Alterung und Vibrationsalterung). Dies gewährleistet eine zuverlässige Gießqualität ohne Risse, Schrumpfung oder weißes Mundgewebe. Die Gießereien werden behandelt, um eine stabile Struktur zu erhalten und die Stabilität der Maschine während des Betriebs zu gewährleisten.Berichte über die Analyse der chemischen Zusammensetzung des geschmolzenen Eisens, sowie Wärmebehandlungsberichte und Temperatur-Zeitkurven als Qualitätszertifikate bereitgestellt werden.

1.Die Gesamtstruktur

Die Werkzeugmaschine wird hauptsächlich durch die Tabelle, Tischbasis, Säule, Balken, vertikale Messerrahmenzusammensetzung.Rohverarbeitung nach Alterung (künstliche Alterung und Vibrationsalterung)- Qualität und Zuverlässigkeit der Gießerei ohne Risse, Poren, Schrumpfung und weißes Mundgewebe, Gießereien durch Eintopffeuer,Alterung Behandlung mit einer stabilen Organisation, um die Verwendung der Maschine während der Stabilität des Produktqualitätszertifikats zu gewährleisten, um einen Bericht über die chemische Zusammensetzung von geschmolzenem Eisen zu erstellen, Wärmebehandlung Bericht und Wärmebehandlung Temperaturzeitkurve.

2- Der Hauptantrieb.

Hauptantrieb Hauptmotor, durch das Getriebe 16 Ganggeschwindigkeit für die Geschwindigkeitsumwandlung.Die Zahnräder in der Box werden gelöscht und gemahlen, um die Genauigkeit und Effizienz der Übertragung zu gewährleisten und Lärm und Vibrationen zu reduzieren.

3.Arbeitsbank

Der Tisch besteht aus Tisch, Tischsockel, Spindelkomponenten und Übertragungsmechanismus, Tisch und Tischsockel für die gesamte Gießbearbeitung.Die Tischleitfläche ist mit einer Aluminiumlegierung Leitungsplatte eingelegt und ein Drucköl zwischen den Leitleitungen injiziert wird, um eine dynamische Druckbahn zu bildenDer Tisch hat also eine hohe Tragfähigkeit, eine hohe Rotationspräzision.

4.Strahlen

Der Strahl bewegt sich auf der Säule nach oben und unten und besteht aus einem Messerauftriebsmechanismus, einem Strahlklemmmechanismus und einer hydraulischen Vorrichtung.Installieren Sie eine Reihe von automatischen Schmierölpumpe auf dem Strahl, je nachdem, ob die Schienenoberfläche geschmiert werden muss.

5.Vertikaler Messerrahmen

Z-Achse, Z-Achse durch den Servomotorantrieb, durch den planetaren Reduktor, um das Drehmoment zu erhöhen,Durch den elektromagnetischen Kupplungsschalter steuern zwei Achsen und verriegeln sich gegenseitig, um eine Vielzahl von komplexen Verarbeitungen zu erreichen.

6.Hydraulisches System

Das hydraulische System umfaßt: das dynamische Drucksystem des Tisches, das Hauptantriebsgetriebe, die Strahlspannung und das hydraulische System, das hydraulische Gleichgewichtssystem des vertikalen Messerrahmens.Das Hydrauliksystem ist unerlässlich., Maschinenschmierung, dynamische Druckbahnstabilität, um die Stabilität des hydraulischen Systems und die Austauschbarkeit zu gewährleisten.

- Ich weiß.

Maschinenparameter

Modell	CK518	CK5112Q	CK5112A	CK5116Q	CK5120A	CK5126A
Maximaler Drehdurchmesser der vertikalen Werkzeuglehne (mm)	800	1200	1200	1600	2000	2600
Durchmesser des Arbeitstisches (mm)	700	1000	1000	1400	1800	2200
Höchsthöhe des Werkstücks (mm)	800	1000	1000	1200	1250	1400
Max. Gewicht des Werkstücks (kg)	1500	1500	3200	3200	8000	8000
Bereich der Drehgeschwindigkeit des Arbeitstisches (rpm)	30 bis 260	20 bis 180	6.3-200	15 bis 160	3.2-100	2.2-70
Fütterungsreihe	Schrittlos	Schrittlos	Schrittlos	Schrittlos	Schrittlos	Schrittlos
Bereich der Werkzeugruhezufuhr (mm/min)	0.25-90	0.25-90	0.8 bis 86	0.25-90	0.8 bis 86	0.8 bis 86
Durchlässigkeit des Scheinbalkens (mm)	500	1000	650	1200	890	1090
Horizontale Bewegung der Werkzeuglehne (mm)	500	700	700	900	1115	1400
Vertikaler Verlauf der Werkzeuglehne (mm)	450	500	650	750	800	800
Größe des Durchschnitts des Schneidbarres (mm)	30*40	30*40	30*40	30*40	30*40	30*40
Hauptmotorleistung (kw)	11	15	22	15	30	30
