Integrierte Doppelsäulen-Vertikaldrehscheibe aus Legierung CK5235

Name: Integrierte Doppelsäulen-Vertikaldrehscheibe aus Legierung CK5235
Brand: Henan Baishun Machinery Equipment Co., Ltd.
SKU: CK5235
Price: 96,300.00 USD
Availability: InStock

Produkt-Details

Herkunftsort: Henan, China

Markenname: BAISHUN MACHINERY

Zertifizierung: CE/ISO9001

Modellnummer: CK5235

Dokument: Produktbroschüre PDF

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge: 1 Satz

Preis: negotiable

Verpackung Informationen: 1Außen werden wir das Produkt mit Plasitic verpacken, um zu verhindern, dass es nass wird.2. Außerha

Lieferzeit: 30-35 Arbeitstage

Zahlungsbedingungen: L/C, T/T, Western Union

Versorgungsmaterial-Fähigkeit: 20 Satz/Sätze pro Monat

Erhalten Sie besten Preis

Produkt-Details

Produktbeschreibung

Hervorheben:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Vertikaldrehmaschine aus Legierung, Drehmaschine mit Doppelkolonne, Vertikaldrehmaschine mit Doppelkolonne CK5235


Max. Länge des Werkstücks (mm):	3500	Max. Drehzahl der Spindel (rpm):	50 R/m
Bearbeitungsfähigkeit:	Mittelschwere	Spindelbohrung ((mm):	130
Breite des Betts (mm):	250 mm	Leistung des Spindelmotors ((kW):	30
Nummer der Spindeln:	Doppel	Max. Drehlänge (mm):	3500
Anzahl der Achsen:	2	Fahrt (X-Achse):	750 Millimeter
Fahrt (Z-Achse):	1800 Millimeter	Positionierungsgenauigkeit (mm):	±0.005
Wiederholbarkeit (X/Y/Z) (mm):	±0.005	Abmessungen (LWH):	395063004350 mm
Spannung:	380 V	CNC-Steuerungssystem:	GSK, SIEMENS, FANUC
Toolpost-Marke:	HONGDA	Werkzeugposten:	4
Gewicht (Kg):	35000	Max. Gewicht des Werkstücks::	8000 kg

Max. Länge des Werkstücks (mm):	3500
Max. Drehzahl der Spindel (rpm):	50 R/m
Bearbeitungsfähigkeit:	Mittelschwere
Spindelbohrung ((mm):	130
Breite des Betts (mm):	250 mm
Leistung des Spindelmotors ((kW):	30
Nummer der Spindeln:	Doppel
Max. Drehlänge (mm):	3500
Anzahl der Achsen:	2
Fahrt (X-Achse):	750 Millimeter
Fahrt (Z-Achse):	1800 Millimeter
Positionierungsgenauigkeit (mm):	±0.005
Wiederholbarkeit (X/Y/Z) (mm):	±0.005
Abmessungen (LWH):	395063004350 mm
Spannung:	380 V
CNC-Steuerungssystem:	GSK, SIEMENS, FANUC
Toolpost-Marke:	HONGDA
Werkzeugposten:	4
Gewicht (Kg):	35000
Max. Gewicht des Werkstücks::	8000 kg

Integrierte Doppelsäulen-Vertikaldrehscheibe aus Legierung CK5235

Vertikallegierungsrad populärer Typ Doppelkolonne CK5235 vertikale Drehmaschine

Die Doppelspalte-vertikale Drehmaschine ist eine fortschrittliche Ausrüstung mit der Integration von mechanisch-elektrisch-hydraulischen, die die neue Designphilosophie und Fertigungstechnologie absorbiert.Es übernimmt die CAD-Optimierung Design Weg, verfügt über fortschrittliche Funktionskomponenten im In- und Ausland, erreicht eine hohe Festigkeit, hohe dynamische und statische Steifigkeit, hohe Präzision, hohe Belastbarkeit, hohe Effizienz,lange LebensdauerDie wichtigsten technischen Spezifikationen der einzelnen Maschinenteile entsprechen den einschlägigen nationalen Normen.

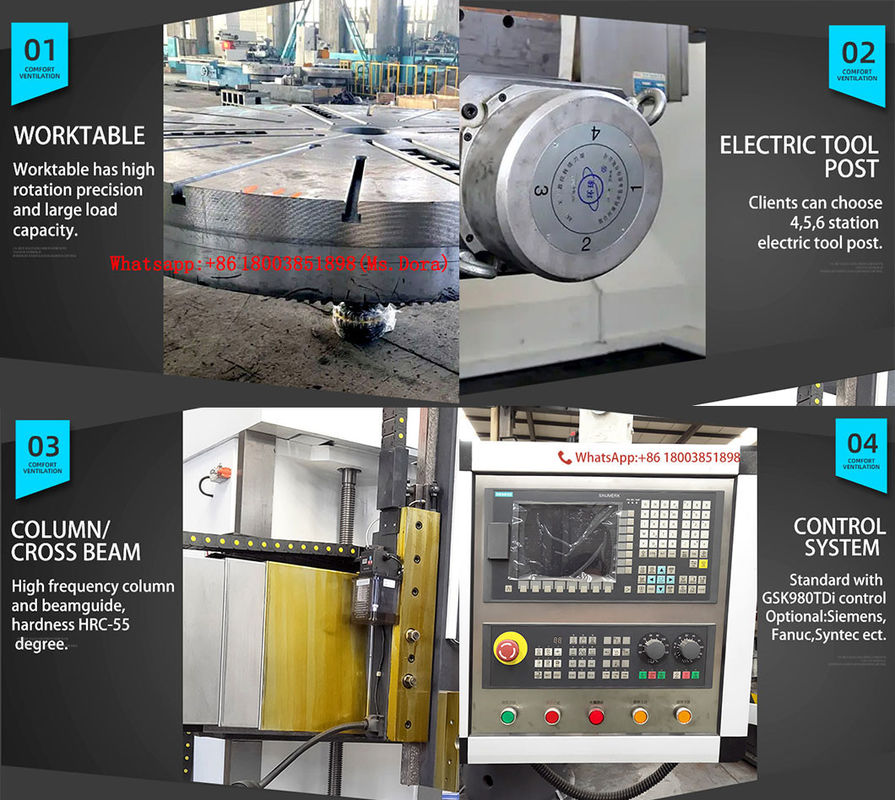

Die Maschine verfügt über eine Arbeitstischbasis, einen Arbeitstisch, eine Hauptgetriebe, einen Leitungsrahmen, einen Balken, eine Rammwerkzeugstütze, eine Fütterungskiste, ein elektrisches System, eine Bedienstation, ein hydraulisches System, eine Schutzvorrichtung und so weiter.

Zur Gewährleistung der Genauigkeit und der Tragfähigkeit verwendet die Doppelspalte-Vertikaldrehscheibe eine kurze Spindelstruktur.Der Arbeitstisch ist mit einer hydrostatischen Führung mit konstantem Durchfluss ausgestattet, das Drucköl durch einen gleichwertigen Ölverteiler in die statische Druckölhöhle liefert.

Die Hauptbewegung der Maschine wird durch einen Wechselstrom-Servomotor angetrieben, der hervorragende dynamische Eigenschaften bietet.Die Bewegung der Zuführsachse erfolgt durch einen Servomotor, der eine hochpräzise Kugelschraubstruktur über eine Reduktionsbox antreibt, um eine genaue Positionierung zu gewährleisten.

Maschinenparameter

Spezifikationen	Einheit	CK5225	CK5231	CK5240Q	CK5240
Max. Drehdurchmesser	mm	2500	3150	4000	4000
Max. Höhe des Werkstücks	mm	1600/2000/2500	1600/2000/2500	1600/2000/2500	1600/2000/2500
Max. Gewicht des Werkstücks	T	10/20	10/20	10/20	32
Durchmesser der Arbeitsplatte	mm	2250	2830	2830/3150	3200/3600
Tischgeschwindigkeitsbereich	r/min	2 bis 63	2 bis 63	2 bis 63	2 bis 63
Schritte		16	16	16	16
Maximaler Drehmoment des Arbeitstisches	KN.m	63	63	63	100
Schnelle Durchfahrt des Schienenkopfes	mm/min	4000	4000	4000	4000
Ram vertikale Fahrt der rechten Gleisspitze	Kn	35	35	35	40
Ram vertikale Fahrt der linken Schienenleitung	kn	30	30	30	30
Strecke Schneidkraft der rechten Schienenkopf	mm/min	1 bis 50	1 bis 50	1 bis 50	1 bis 50
Strecke Schneidkraft der rechten Schienenkopf	mm/min	0.1-1000	0.1-1000	0.1-1000	0.1-1000
Beförderung des Arms	mm	1000	1000	1000	1250
Abschnitt des Arms	mm	255 × 200	255 × 200	255 × 200	240 × 240
Schwenke des linken und rechten Gleiskopfes	- Nein.	± 30°	± 30°	± 30°	± 30°
Abschnitt des Werkzeugs	mm	40 × 50	40 × 50	40 × 50	50 x 50
Leistung des Hauptmotors	KW	55	55	55	75
Gesamtabmessungen	cm	569 × 470 × 480 / 520	605 × 440 × 493 / 533	690 × 510 × 480 / 520	690 × 510 × 480 / 520

Produktfotos
