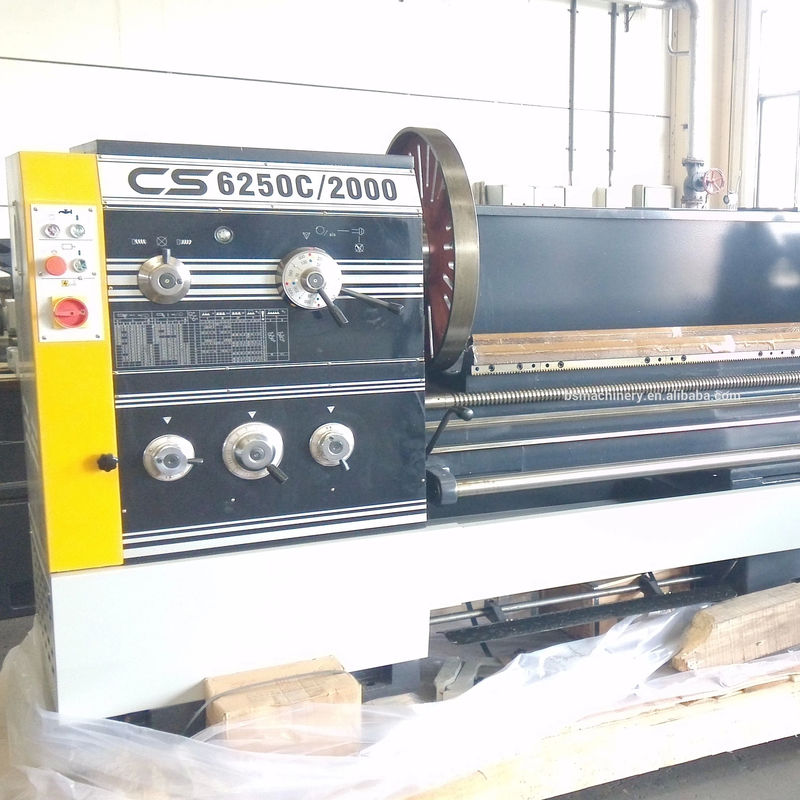

CQ6180C Metallbank Horizontale Drehmaschine mit CE-Zertifikat

Die Angabe der Angabe ist in Anhang I zu entnehmen.

CS6150C CS6250C

Die in Absatz 1 Buchstabe b genannten Angaben werden in Anhang I der Verordnung (EG) Nr. 396/2005 erfasst.

CQ6180C CQ6280C

Kapazität

Schwing übers Bett.

500 mm

660 mm

800 mm

Schwenken Sie über die Kreuzrutsche

300 mm

420 mm

560 mm

Max. Drehdurchmesser

300 mm

400 mm

540 mm

Schwing in der Lücke

710 mm

830 mm

1000 mm

Länge in der Lücke

240 mm

240 mm

240 mm

Max. Länge der Werkstücke

1000/1500/2000/3000 mm

2000/3000 mm

Breite Führungsfläche

390 mm

390 mm

390 mm

Viehbestand

Spindelnase

ISO 702/II Nr. 8 Kamelstange

Spindelbohrung

φ105 mm

φ105 mm

φ105 mm

Verstärker der Spindelbohrung

φ113 mm,1:20

φ113 mm,1:20

φ113 mm,1:20

Spindelgeschwindigkeitsbereich

36 bis 1600 Rpm, 12 Schritte

36 bis 1600 Rpm, 12 Schritte

36-1400 Rpm, 12 Schritte

Max. Leistungsmoment der Spindel

1200 N.m.

1200 N.m.

1200 N.m.

Futtermittel und Fäden

Max. Fahrt der zusammengesetzten Ruhe

145 mm

145 mm

145 mm

Max. Fahrt des Querrutsches

320 mm

310 mm

320 mm

Schraubschraubwurf

12 mm

12 mm oder 2TPI

12 mm oder 2TPI

Abschnitt des Werkzeugs

25x25 mm

25x25 mm

25x25 mm

Längsschnelle Geschwindigkeit

4..5 mm/Min.

4.5 mm (± 15 ft) /Min,50 Hz;5.4mm (18ft) /Min,60Hz

Querschnittsschnelle Bewegungsgeschwindigkeit

1..9mm/Min.

1.9mm ((6.37ft) /Min,50Hz; 2.3mm ((7.67ft) /Min,60Hz

Längsschnitt-Zufuhrbereich

65 Arten,0.063-2,52 mm/Umsatz

Kreuzzuführungsbereich

65 Arten,0.027-1,07 mm/Umsatz

Metrischer Threadbereich

22 Arten, 1 bis 14 mm

22 Arten, 1 bis 14 mm

22 Arten, 1 bis 14 mm

Inch-Fädenbereich

25 Arten, 28-2TPI

25 Arten, 28-2TPI

25 Arten, 28-2TPI

Modul-Threadsbereich

18 Arten, 0,5-7 mm

18 Arten, 0,5-7 mm

18 Arten, 0,5-7 mm

Durchmesser von Gewinden

24 Arten, 56-4DP

24 Arten, 56-4DP

24 Arten, 56-4DP

Schwanzbestand

Dia. von Tailstock-Hülsen

φ75 mm

φ75 mm

φ75 mm

Morse-Stäbe der Schwanzhalterhülse

MT5

MT5

MT5

Beförderung der Schwanzhalter

150 mm

150 mm

150 mm

Kreuzverstellung

±15 mm

±15 mm

±15 mm

- Ich weiß nicht.

Leistung des Hauptmotors

7.5KW(10PS),3PH,1450rpm/50Hz; 1750rpm/60Hz

Leistung des Schnellmotors

250 W ((1/3 HP),3PH

250 W ((1/3 HP),3PH

370w

Leistungskühlmittelpumpe

120 W ((1/6HP),3PH

Verfügbare Spannung/Zyklus

380V/50Hz/3Ph)

220V,380V,420V/50Hz,60Hz

Gesamtgröße (LxWxH) cm

268/313/363/463 x 100 x 134

268/313/363/463 x 100 x 127

356/456x134x149

Verpackungsgröße (LxWxH) cm

280/330/380/480x115x188

280/330/380/480x115x188

380/480x130x188

Nettogewicht kg

Der Wert der Verpackung ist zu berücksichtigen.

2200/2400/2600/3000

3000/3200
