CW61160B Manuelle Schwerlastmaschine für mechanische Drehmaschine mit horizontaler Drehmaschine
Einführung der horizontalen Drehmaschine:
1Diese Maschine kann zur Verarbeitung von Gießwaren, Stahl und klein- und mittelgroßen Teile aus Nichteisen verwendet werden.
2. Sie eignen sich auch für die Drehung von äußeren zylindrischen, inneren Löchern und Endflächen.
3Sie können auch metrische, Zoll-, Modul-, diametrische Pitch-Drähte und verschiedene interne und externe Fäden schneiden.
4. Top-Slide kann nicht nur unabhängig voneinander arbeiten, um kurze konische Oberfläche zu schneiden, sondern auch Längszufuhr, um lange konische Oberfläche zu schneiden.
5Die Spindellager verwenden Produkte von inländischen bekannten Markenunternehmen.
6. Die Kopfhülle nimmt eine symmetrische Struktur an, um die thermische Verformung gleichmäßig zu machen, wobei die Vermeidung des Spindelzentrums Verschiebungen erzeugt.
7Der Kopfschleifer verwendet eine Ölbad-Sirkulation, um thermische Verformungen zu reduzieren.
8. Frond Ende der Spindel nimmt drei Stützstruktur von zweiseitigem Winkel in Berührung mit dem Kugellager, um seine Genauigkeit zu verbessern und seine Steifigkeit zu erhöhen
9Die Zahnräder im Kopf und in der Führung werden durch Löschen verarbeitet, um eine präzise Übertragung und hohe Steifigkeit zu gewährleisten.
Spezifikation der Maschine:
Technische Punkte
Modell |
CW6163
/
CW6263 |
CW6180Q
/
CW6280Q |
CW6180B
/
CW6280B |
CW61110Q /
CW62110Q |
CW61125Q
/
CW62125Q |
CW61125B |
CW61160B |
CW61160 |
CW61200 |
CW61250 |
|
| Schwingendurchmesser über dem Bett |
630 mm |
800 mm |
800 mm |
1100 mm |
1250 mm |
1250 mm |
1600 mm |
1600 mm |
2000 mm |
2500 mm |
|
| Schwingdurchmesser über Wagen/Geschwinde |
350 mm |
480 mm |
480 mm |
800 mm |
920 mm |
860 mm |
1200 mm |
1200 mm |
1600 mm |
2100 mm |
|
| Schwungdurchmesser über die Lücke/den Sattel |
CW6163-
Keine Lücke. |
CW6180Q-
Keine Lücke. |
CW6180B-
Keine Lücke. |
CW61110Q...
Keine Lücke. |
CW61125Q - keine Lücke |
Keine Lücke. |
CW6263-
800 mm |
CW6280Q-
1000 mm |
CW6280B-
1000 mm |
CW62110Q...
1300 mm |
CW62125Q--1500mm |
| Max. Länge des Werkstücks |
Bei der Prüfung der Einhaltung der in Absatz 1 genannten Anforderungen ist der Hersteller zu prüfen, ob die in Absatz 1 genannten Anforderungen erfüllt sind. |
| Max. Gewicht des Werkstücks |
2 Tonnen |
2 Tonnen |
2.5 Tonnen |
2.5 Tonnen |
2.5 Tonnen |
6 Tonnen |
6 Tonnen |
16 Tonnen |
16 Tonnen |
16 Tonnen |
|
| Durchmesser des Spindellochs |
105 mm |
105 mm |
105 mm |
105 mm |
105 mm |
130 mm |
130 mm |
130 mm |
130 mm |
130 mm |
|
| Breite der Führungsschiene |
550 mm |
550 mm |
600 mm |
600 mm |
600 mm |
755 mm |
755 mm |
1100 mm |
1100 mm |
1100 mm |
|
| Hauptmotorleistung |
11 kW |
11 kW |
11 kW |
11 kW |
11 kW |
22 kw |
22 kw |
22 kw |
22 kw |
22 kw |
|

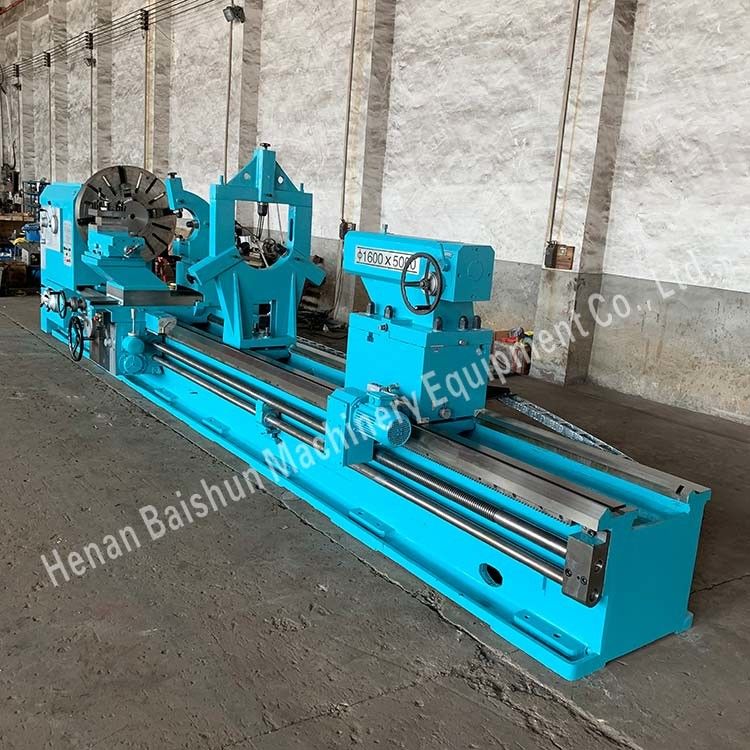

Bild der Maschine:
CW6163 / CW6263 Horizontale Universaldrehmaschine:
Haupttechnische Daten:
Max. Schwingendurchmesser über dem Bett: 630 mm
Max.Swing-Durchmesser über die Lücke: 800 mm
Max.Swing-Durchmesser über dem Wagen: 350 mm
Max. Bearbeitungsstücklänge: nach Anforderung
Max.Ladekapazität:2 t(Bettbreite: 550 mm)
CW6180Q / CW6280Q horizontale Universaldrehmaschine:
Haupttechnische Daten:
Max.Schwingdurchmesser über dem Bett: 800 mm
Max.Schwingdurchmesser über die Lücke: 1000 mm
Max.Swing-Durchmesser über dem Wagen: 480 mm
Max. Bearbeitungsstücklänge: nach Anforderung
Max.Ladekapazität:2 t(Bettbreite: 550 mm)
CW6180B / CW6280B horizontale Universaldrehmaschine:
Haupttechnische Daten:
Max.Schwingdurchmesser über dem Bett: 800 mm
Max.Schwingdurchmesser über die Lücke: 1000 mm
Max.Swing-Durchmesser über dem Wagen: 480 mm
Max. Bearbeitungsstücklänge: nach Anforderung
Max.Ladekapazität:2.5 Tonnen(Bettbreite: 600 mm)
CW61125Q / CW62125Q Horizontale Universaldrehmaschine:
Haupttechnische Daten:
Max.Schwingdurchmesser über dem Bett: 1250 mm
Max.Schwingdurchmesser über die Lücke: 1450 mm
Max.Schwingdurchmesser über dem Wagen: 920 mm
Max. Bearbeitungsstücklänge: nach Anforderung
Max.Ladekapazität:2.5 Tonnen (Bettbreite: 600 mm)
Anmerkung:wenn die Liegebreite 755 mm beträgt, beträgt die maximale Ladekapazität 6 t;
CW61160B Horizontale Universaldrehmaschine:
Haupttechnische Daten:
Max.Swing-Durchmesser über dem Bett: 1600 mm
Max.Swing-Durchmesser über dem Wagen: 1200 mm
Max. Bearbeitungsstücklänge: nach Anforderung
Max.Ladekapazität:6 Tonnen (Bettbreite: 755 mm)
Anmerkung:bei einer Bettbreite von 1100 mm beträgt die maximale Ladekapazität 16 t;
mit einer Breite von mehr als 20 mm,
Haupttechnische Daten:
Max.Swing-Durchmesser über dem Bett: 2000 mm
Max.Swing-Durchmesser über dem Wagen: 1600 mm
Max. Bearbeitungsstücklänge: nach Anforderung
Max.Ladekapazität: 16 Tonnen (Bettbreite: 1100 mm)
C61200 schwere horizontale konventionelle Rolldrehmaschine:
Haupttechnische Daten:
Max.Swing-Durchmesser über dem Bett: 2000 mm
Max.Swing-Durchmesser über dem Wagen: 1600 mm
Max. Bearbeitungsstücklänge: nach Anforderung
Max.Ladekapazität: 32 Tonnen (Bettbreite: 1600 mm)
