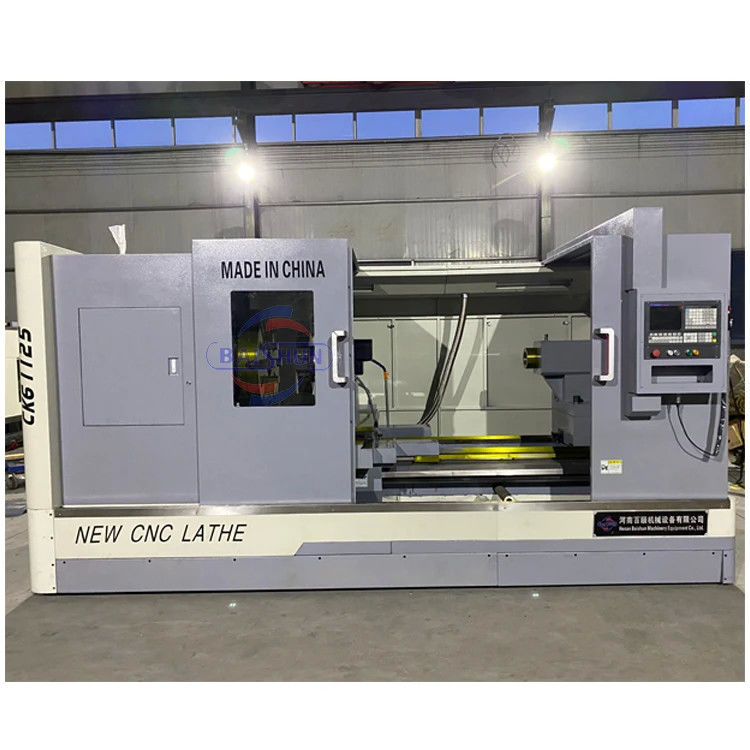

CK61125 Horizontale automatische Drehmaschine Flachbett CNC Drehmaschine
Einführung der Basismaschine für die horizontale Metalldrehung mit CNC-Drehmaschine:
1. Spindellager übernehmen Produkte von bekannten heimischen Markenunternehmen;
2.Das Bett ist aus hochfesten Gusseisen, das nach 3 Temperungen eine hohe Steifigkeit und Schwingungsbeständigkeit aufweist.
3.Mit elektrischem Turm, kann es eine hohe Positionierung, schnelle Geschwindigkeit für den Werkzeugwechsel und hohe Leistung erreichen;
4.Mit Zuführmotor und Schraubschraubern für den Typ der direkten Verbindung kann die Bearbeitungsgenauigkeit und Positionierungsgenauigkeit gewährleistet werden.
5.Headstock nimmt symmetrische Struktur, um thermische Verformung gleichmäßig zu machen, vermeidet die Spindel-Zentrum erzeugt Versetzungen.
6.Die Ausgangsstoffe werden mit einem Ölbad geschmiert, um die thermische Verformung zu verringern;
7Das vordere Ende der Spindel hat eine dreigliedrige Struktur, die in zwei Richtungen in Berührung mit dem Kugellager steht, um seine Genauigkeit und Steifigkeit zu verbessern.
8Die Getriebe im Kopf und im Führungsweg werden durch Abschalten verarbeitet, um eine genaue Übertragung und eine hohe Steifigkeit zu gewährleisten.
9.Vollständig geschlossene Abdeckung schützt die ausspritzenden Eisenresten.
Spezifikation der Metalldrehmaschine:
| Modell |
CK61125 |
CK6163 |
CK6180 |
| Max.Swing-Durchmesser über dem Bett |
1250 mm |
630 mm |
800 mm |
| Max.Swing-Durchmesser über dem Wagen |
860m |
350 mm |
480 mm |
| Max.Länge des Werkstücks |
1000/1500/2000 |
1000/1500/2000 |
1000/1500/2000 |
| Wirkliche Drehlänge |
mit einer Breite von nicht mehr als 20 mm |
mit einer Breite von nicht mehr als 20 mm |
mit einer Breite von nicht mehr als 20 mm |
| Breite des Betts |
700 mm |
500 mm |
550 mm/600 mm |
| Hauptübertragungsnetz |
4 Schrittlose Getriebe |
3 Schrittlose Getriebe |
3 Schrittlose Getriebe |
| Drehzahlbereich der Spindel |
30 bis 84
300 bis 835
53 bis 150
125 bis 350
|
70 bis 260
25 bis 100
200 bis 850 |
70 bis 260
25 bis 100
220 bis 850 |
| Durchmesser der Spindelbohrung |
130 mm |
100 mm |
105 mm |
| Spindelverstärker |
Metrik 901:20 |
Metrik 1201:20 |
Metrik 1201:20 |
| Max.Reise des Werkzeugpfosten |
X 625 mm
Z 900/1400/1900 mm
|
X 430 mm
Z 900/1400/1900 mm
|
X 500
Z 900/1400/1900 mm
|
| Schnelle Geschwindigkeit des Werkzeugpfosten |
X 4000 mm/min
Z 6000 mm/min
|
X 4000 mm/min
Z 6000 mm/min
|
X 4000 mm/min
Z 6000 mm/min
|
| Positionsgenauigkeit |
X 0,02 mm
Z 0,03 mm
|
X 0,03 mm
Z 0,032 mm
|
X 0,03 mm
Z 0,032 mm
|
| Wiederholte Positionsgenauigkeit |
X 0,012 mm
Z 0,016 mm
|
X 0,012 mm
Z 0,013 mm
|
X 0,012 mm
Z 0,013 mm
|
| Verarbeitungsgenauigkeit |
IT6-IT7
|
IT6-IT7
|
IT6-IT7
|
| Oberflächenrauheit |
Ra1.6
|
Ra1.6
|
Ra1.6
|
| Durchmesser des Schwanzstücks |
250 mm
|
100 mm
|
100 mm
|
| Reisen der Schwanzbestände |
130 mm
|
250 mm
|
250 mm
|
| Färbung der Schwanzfeder |
Morse 8
|
Morse 5
|
Morse 5
|
| Motorleistung |
18.5 kW
|
11 kW
|
11 kW
|
