Hervorheben:
Maschine zur Verringerung der Schrägmaschine
, Getriebe-Hobbing-Maschine mit hoher Präzision
, Maschine zur universellen Schleifmaschine
CNC oder nicht: |
Normal |
Die Situation: |
Neues |
Typ: |
Gang-Wälzfräsmaschine |
Video-Ausgangsinspektion: |
Bereitgestellt |
Maschinenprüfbericht: |
Bereitgestellt |
Art der Vermarktung: |
Warmes Produkt 2023 |
Gewährleistung für Kernkomponenten: |
1 Jahr |
Kernkomponenten: |
Ausrüstung |
Spannung: |
380 V/50 Hz |
Abmessungen (L*W*H): |
2440 x 1370 x 1800 mm |
Gewährleistung: |
1 Jahr, 12 Monate |
Wichtige Verkaufspunkte: |
Wettbewerbsfähiger Preis |
Gewicht (Kg): |
45000 |
Energie (Kilowatt): |
4,75 |
Anwendbare Branchen: |
Baumaterialwerkstätten, Fertigungsanlagen, Maschinenreparaturwerkstätten, Bauwerke, Energie und Berg |
Standort des Ausstellungsraums: |
Brasilien, Peru, Indonesien, Mexiko, Russland, Chile, Ukraine |
Produktbezeichnung: |
Gang-Wälzfräsmaschine |
Farbe: |
Weiß oder als Anforderung des Kunden |
Schlüsselwort: |
Maschine zur Verringerung von Schrägmaschinen |
Maximale Bearbeitungsbreite: |
250mm |
Motorleistung: |
6.45kw |
Maximaler Durchmesser des Werkstücks: |
500 mm |
Erbrachte Kundendienstleistung: |
Ingenieure für die Auslandservice von Maschinen |
Maschinengröße: |
2440 x 1370 x 1800 mm |
Gewicht: |
4500 kg |
Hafen: |
Qingdao Port, China oder nach Kundenwunsch |

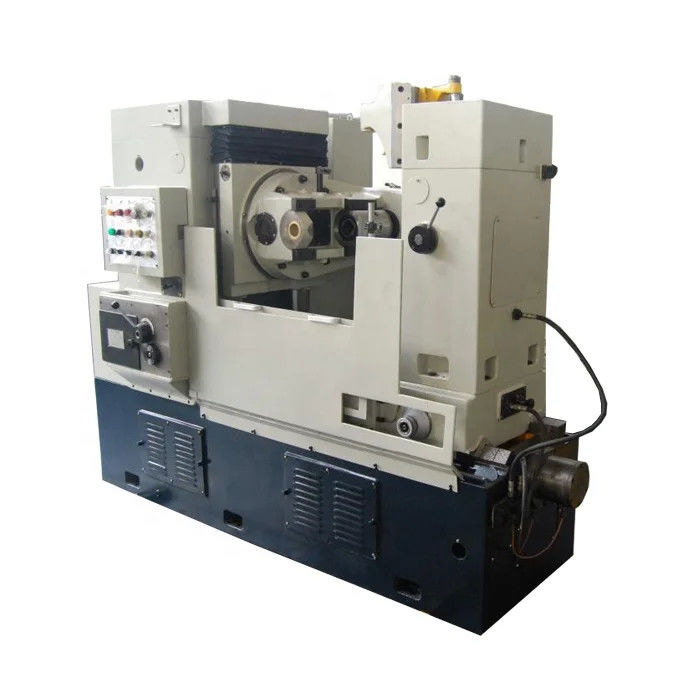

Universal Getriebe Hobbing-Maschine mit hoher Präzision 8mm Modulus Handbuch
Neue hochpräzise 8mm Modulus-Manuelle Universal-Gang-Hobbing-Maschine
Beschreibung des Produkts
Die Getriebe-Hänge-Maschine der Baureihe Y3180/Y3150 ist durch eine vertikale Säule befestigt und verwendet das traditionelle Layout eines horizontal beweglichen Arbeitstisches, geeignet für die Verarbeitung zylindrischer Getriebe.Wurmrad und Kurzspinnwelle in großen MengenDie Maschine weist folgende Eigenschaften auf:
1.Erhöhte Höhe für die vertikale Säule und erhöhte Hubkraft:Die vertikale Säule ist höher (180/130 mm höherer axialer Schlag bei Kopfrutsche als Y3180/Y3150 derselben Art), um eine größere Zahnbreite zu ermöglichen.
2.Die Lebensdauer von Schneidwerkzeugen wird durch den elektrischen Werkzeugsprung verlängert. Der längste Schlag erreicht 180 mm, solch ein elektrisches Werkzeugsprung dauert länger und erhöht die Lebensdauer des Kochplatzes erheblich.
3Hohe Präzision und lange Lebensdauer: Die Maschine verwendet ein Wurmgetriebe mit einer hohen Präzision von mehr als fünf Graden und verwendet ein Bronzlegierungsmaterial, das eine hohe Abriebfestigkeit aufweist.ermöglicht eine lange Lebensdauer und eine konstante Genauigkeit.
4Höhere Werkzeuggeschwindigkeit zulässig: Rolllager ersetzen die traditionellen Lager entlang der Kochplatten, um eine höhere Drehgeschwindigkeit der Werkzeuge zu ermöglichen.
5.Der Rückschlag ausgleichende Zylinder ist beteiligt, wenn sich der Werkzeugpfosten in die axiale Richtung bewegt, wodurch der Abstand zwischen den Schrauben effektiv verringert und Vibrationen eliminiert werden.
6.Eine bequeme hydraulisch angetriebene Struktur verkürzt die Zeit ohne Schneiden sowie die Zeit für den Einsatz der Schneidwerkzeuge.
7.Die äußere Stütze des kleinen Säulen-Schwanzstücks nimmt die Scharnierstruktur an und kann leicht nach außen geöffnet werden, bequem für die Aufhängung von Komponenten mit größeren Durchmessern ((Y3180).
Technische Daten für die Zahnradspender:
|
Ausführungszeiten
|
Y3150
|
Y3180
|
|
Max.Diameter des Werkstücks (ohne Rückseite/mit Rückseite) mm
|
500/500
|
800/550
|
|
Max. Modul mm
|
8/6
|
10/8
|
|
Maximale Bearbeitungsbreite mm
|
350
|
500
|
|
Mindestzähne für das Schleifwerk (Z/K)
|
5
|
7
|
|
Max. Fahrt der Beförderung in senkrechter Richtung mm
|
430
|
530
|
|
Maximaler Helixwinkel beim Dreh des Schrägrads
|
± 45°
|
± 45°
|
|
Abstand zwischen der Achse des Schneiders und der Arbeitsfläche mm
|
235 bis 665
|
235 bis 765
|
|
Spindeltonner
|
MT.5
|
MT.5
|
|
Maximale Abmessung des Schneiders mm
|
Φ160×180
|
Φ160×180
|
|
Max. Achsbewegung des Schneiders mm
|
|
180
|
|
Durchmesser der wechselbaren Hängebrücke mm
|
22,27,32
|
27,32,40
|
|
Abstand vom Zentrum des Kochplatzes zum Zentrum des Arbeitstisches mm
|
30 bis 330
|
50 bis 550
|
|
Schnelle Bewegungsgeschwindigkeit des Arbeitstisches in mm
|
50
|
50
|
|
Außendurchmesser/Bohrungsdurchmesser des Arbeitstisches mm
|
560/80
|
650/80
|
|
Schritte der Spindelgeschwindigkeit
|
9
|
8
|
|
Drehzahlbereich der Spindel (rpm)
|
40 bis 250
|
40 bis 200
|
|
Aksialzufuhrbereich mm/Umsatz
|
12 Schritte 0,4 ~ 4
|
12 Schritte 0,4 ~ 4
|
|
Leistung des Hauptmotors mit Synchrogröße kw/umdreh/min
|
4/1500
|
5.5/1500
|
|
Leistung eines schnellen axialen Synchromotors mit Schnellgeschwindigkeit kw/um.
|
1.1/1500
|
|
Leistung des schnellen Arbeitstischmotors mit Synchrogröße kw/um.
|
1.1/1000
|
1.1/1000
|
|
Leistung des Pumpenmotors mit Synchrogröße kw/um.
|
4500
|
5800
|
|
Gewicht in kg
|
4500
|
5800
|
|
Gesamtgröße mm
|
2440 × 1270 × 1920
|
2765 × 1420 × 2030
|
Einzelheiten Beschreibung:
Teile zum Gießen
Verpackung und Versand
Zahlungsbedingungen
Wir verwenden normalerweise T/T, L/C.
T/T:T/T 30% im Voraus, der Restbetrag ist nach der Überprüfung vor der Lieferung zu zahlen
Vor der Lieferung, werden wir Ihnen die Bilder der fertigen Maschinen senden und begrüßen Sie zu kommen, um unsere Fabrik für die Inspektion
Verpackungsart
FCL&LCL-Exportstandard in einem 20/40 Fuß großen Container
FCL:Schifffahrt geeignetes Paket, die Maschine ist in einem Behälter befestigt und die Ersatzteile in Holzkisten verpackt
Schifffahrt
Die in Absatz 1 Buchstabe a genannten Angaben sind zu berücksichtigen, sofern sie nicht in Anhang I der Verordnung (EU) Nr. 1025/2012 enthalten sind.
Gewährleistung
12 Monate bei normaler Verwendung, ausgenommen Verschleißteile
Unsere Dienstleistungen
1. 24 Stunden später Vertriebsdienst durchIch...Post oderP- Ich bin nicht hier, Schatz.
2. 100%rAntwortrate.
3.Ingenieure für den Dienst im Ausland.
4. OEMsDienstleistungistverfügbar
5Garantie: 12 Monate, über die Garantiezeit hinaus, alle Ersatzteile mitFabrikPreis.
