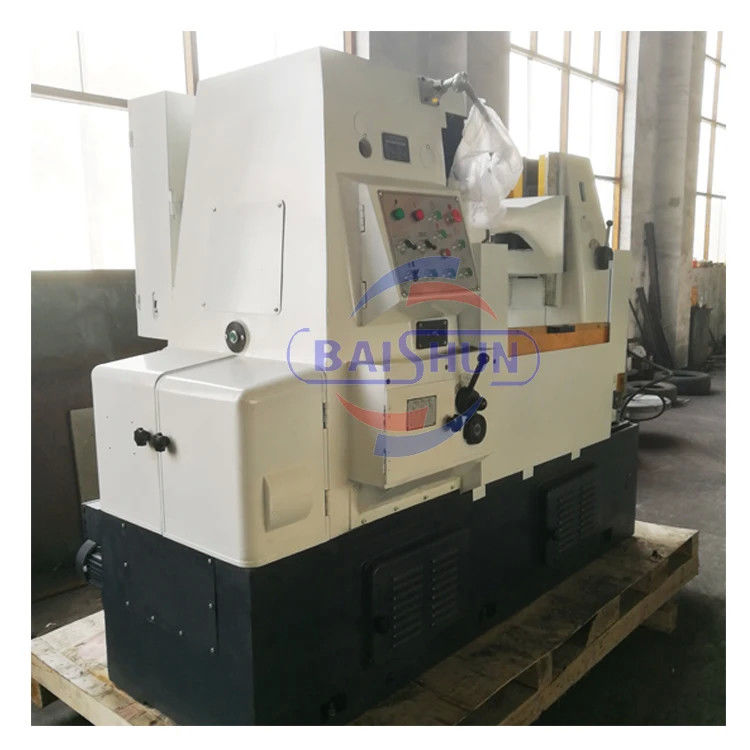

Y3150E Zylindrische Getriebe-Verarbeitungsmaschine Getriebe-Hobbing-Maschine
Einführung der Maschine:
Die Getriebe-Häubchenmaschine der Baureihe Y3150 ist mit einer vertikalen Säule befestigt und verwendet die traditionelle Anordnung eines horizontal beweglichen Arbeitstisches, geeignet für die Verarbeitung zylindrischer Getriebe.Wurmrad und Kurzspinnwelle in großen Mengen, in Verpackungen oder in Einzelstücken.
Erhöhte Höhe für vertikale Säulen und erhöhte Hubleistung:Die vertikale Säule ist höher (180/130 mm höherer axialer Schlag bei Kopfrutsche als Y3180/Y3150 derselben Art), um eine größere Zahnbreite zu ermöglichen.
Die längste Schlagzeit beträgt 180 mm, der elektrische Werkzeugsprung dauert länger und erhöht die Lebensdauer der Platte erheblich.
1. Die Getriebe- und Schrägmaschine des Modells Y3150E ist für Schnitt- und Schraubgetriebe, Wurmräder, Zwiebeln und kurze Spindelwellen in der Klein- oder Chargenproduktion geeignet.
2Es zeichnet sich durch gute Steifigkeit, hohe Arbeitsgenauigkeit, einfache Bedienung und einfaches Aufbauverfahren aus.
3Außerdem ist die Maschine mit einer automatischen Abschaltvorrichtung und Sicherheitsmechanismen sowie einem automatischen Schmiersystem ausgestattet.
4Die Maschine kann mit importierten hydraulischen Komponenten ausgestattet werden, je nach Kundenanforderungen.Tangential Kocherkopf ist auch für spezielle Bestellung zur Schneiden Wurmräder unter tangential Fütterungsmodus.
Spezifikation der Zahnradspuller:
| Modell |
Y3150E |
Y3180H |
| Maximaler Werkstückdurchmesser ((mit hinteren Säulen/ohne hintere Säulen) |
350 mm/500 mm |
550 mm/800 mm |
| Maximaler Schleifmodul |
8 mm |
10 mm |
| Maximale Verarbeitungsbreite |
250 mm |
300 mm |
| Min. Verarbeitungsgerät |
Z/K=6 |
Z/K=8 |
| Höchstvertikalbewegung des Werkzeugpfosten |
300 mm |
350 mm |
| Max Swiver Engel des Werkzeugpfosten |
± 240° |
± 240° |
| Abstand zwischen Schneideachse und Arbeitstisch |
235 bis 535 mm |
235 bis 585 mm |
| Spindelverstärker |
Morse 5 |
Morse 5 |
| Hubdurchmesser |
160 mm |
180 mm |
| Maximale axiale Bewegung des Schneiders |
- Ich weiß. |
50 mm |
| Durchmesser von Hob ab |
Für die Berechnung der Leistungsfähigkeit |
Für die Prüfung der Einhaltung der Vorschriften des Artikels 4 Absatz 1 Buchstabe a der Verordnung (EG) Nr. 715/2009 ist der Prüfstand zu verwenden. |
| Entfernung zwischen Herd- und Arbeitstischach |
30 bis 330 mm |
50 bis 550 mm |
| Arbeitstischöffnung |
80 mm |
80 mm |
| mit einer Breite von nicht mehr als 20 mm |
Morse 5 |
Morse 5 |
| Durchmesser der Arbeitsplatte |
520 mm |
650 mm |
| Drehgeschwindigkeit und Reichweite der Spindle |
9Niveau 40-250R/Min. |
8Niveau 40-200R/Min. |
| Schnelle Geschwindigkeit des Werkzeugpfostenrutsches |
≤540MM/Min. |
≤540MM/Min. |
| Schnelle Bewegungsgeschwindigkeit des Arbeitstisches |
≤ 500 MM/Min. |
≤ 500 MM/Min. |
| Abstand zwischen Arbeitstischen |
400 bis 600 mm |
400 bis 600 mm |
| Achsendurchmesser und -grad |
12Spiegel 0,4-4MM/R |
12Spiegel 0,4-4MM/R |
| Hauptmotorleistung und Synchrogröße |
N=4Kw 1500 R/Min. |
N=5,5Kw 1500R/Min. |
| Maschinengewicht |
4500 kg |
5500 kg |
| Gesamtgröße |
2440*1370*1800MM |
2752*1490*1870MM |
Verpackungstyp der Zahnräderbeugmaschine:
Unsere Garantie und Dienstleistungen für die Getriebe-Hobbing-Maschine:
Frist für die Gewährleistungsfrist und die Antwort für einen Zeitraum von 12 Monaten ab dem Tag der B/L,Ein Fehler oder ein Problem, das nicht durch Fehlbetrieb verursacht wurde, wird vom Lieferanten kostenlos repariert oder ersetzt..
1Alle Anfragen werden innerhalb von 12 Stunden beantwortet.
2. Professioneller Hersteller, willkommen, unsere Fabrik jederzeit zu besuchen
3. OEM-Dienste sind willkommen, und wir können Ihnen helfen, Ihr Logo, Unternehmensinformationen usw. auf unseren Produkten und Paketen zu drucken.
4Hohe Qualität, Modedesigns, vernünftige und wettbewerbsfähige Preise und schnelle Lieferzeit
5. Nachverkaufsservice
6Schnellere Lieferung.
7Schutz Ihres Verkaufsbereichs, Ihrer Designideen und Ihrer privaten Daten
Sie können für die Bestellung bezahlen: T/T, Western Union, L/C auf Sicht.
