Planer und Shaper Maschine Blechmetall Shaper BC635A
Mechanische neue Produktformmaschine BC635A
Beschreibung:
Der Metallformgerät Maschine Ram könnte gerade wechselnden Bewegung sein, und die Werkzeugstütze könnte in mehreren Winkeln im vertikalen Plan drehen.die Arbeitsbank nimmt die Werkstücke entlang, wobei die intermittierende horizontale oder vertikale Zuführbewegung erfolgtDie Maschine konnte Fläche, Rille, Taubenschwanz verarbeiten, auch die Formfläche verarbeiten und auch die auf der Arbeitsbank befestigten Werkstücke durch die wechselbewegliche Werkzeugstütze schneiden.
Die Verwendung eines fortschrittlichen Ultraschalllöschvorgangs, so dass die Lebensdauer der Maschine länger ist.kann für die Einzel- und Chargenproduktion verwendet werden. Optimiertes Prinzipdesign, Maschinenbild, einfach zu bedienen. Vertikale, horizontale Führungsfläche mit rechteckiger Führung, bessere Stabilität.
Eigenschaften:
1Der Tisch des Formers kann horizontal gedreht und angehoben werden, wodurch eine geneigte Flächenform ermöglicht und seine Vielseitigkeit erhöht wird.
2Das Zuführsystem des Formierers verwendet einen Kammechanismus zur Einstellung der Zuführgeschwindigkeit, wodurch die Einstellung bequem und effizient erfolgt.
3Die Verformmaschine ist mit Sicherheitsvorrichtungen ausgestattet, um eine Überlastung des Schneidsystems zu verhindern.Es wechselt automatisch in einen Selbstrutschmodus, um Schäden an der Maschine zu vermeiden.
4Die Schiene und die Schiene, die Schnellräder und die Hauptgleitleitflächen des Formierers werden mit Pumpenöl richtig geschmiert.
5Der Formgeber verfügt über eine Kupplungs- und Parkbremsanlage, wodurch die Notwendigkeit, den Strom beim Drehzahlwechsel, beim Starten oder Bremsen der Maschine abzuschalten, entfällt.
Vorteile:
1Der rotierende Tisch ermöglicht eine vielseitige Neigung der Fläche.
2Das auf einem Kammechanismus basierende Zuführungssystem ermöglicht eine bequeme und effiziente Einstellung der Zuführgeschwindigkeit.
3Die Sicherheitsvorrichtungen schützen die Maschine vor möglichen Schäden durch unvorsichtige Bedienung oder durch äußere Faktoren.
Spezifikation:
| Spezifikation |
BC635A |
BC6050 |
BC6063 |
6070 v. Chr. |
BC60100 |
| Max. Schneidlänge |
350 mm |
500 mm |
630 mm |
700 mm |
1000 mm |
| Max. horizontale Bewegung des Tisches |
400 mm |
500 mm |
630 mm |
630 mm |
800 mm |
| Max. Entfernung vom Rammboden zum Tisch |
330 mm |
370 mm |
385 mm |
420 mm |
380 mm |
| Max. vertikaler Tischweg |
270 mm |
300 mm |
360 mm |
320 mm |
320 mm |
| Max. vertikale Bewegung des Werkzeugträgers |
110 mm |
110 mm |
120 mm |
125 mm |
160 mm |
| Anzahl der Ram-Schläge pro Minute |
32,50,80,125 |
15,24,37,51,64,
80,102,126,158 |
14,20,28,
40,56,80 |
11,20,38,
52,72 |
8,11,16,23,
32,45,64,90 |
| Motorleistung |
1.5 kW |
4 kW |
3 kW |
4 kW |
7.5 kW |
| Abmessungen (LxWxH) mm |
1390x860x1455 |
1943 x 1173 x 1533 |
2265 x 1225 x 1480 |
2550x1400x1760 |
3507x1455x1761 |

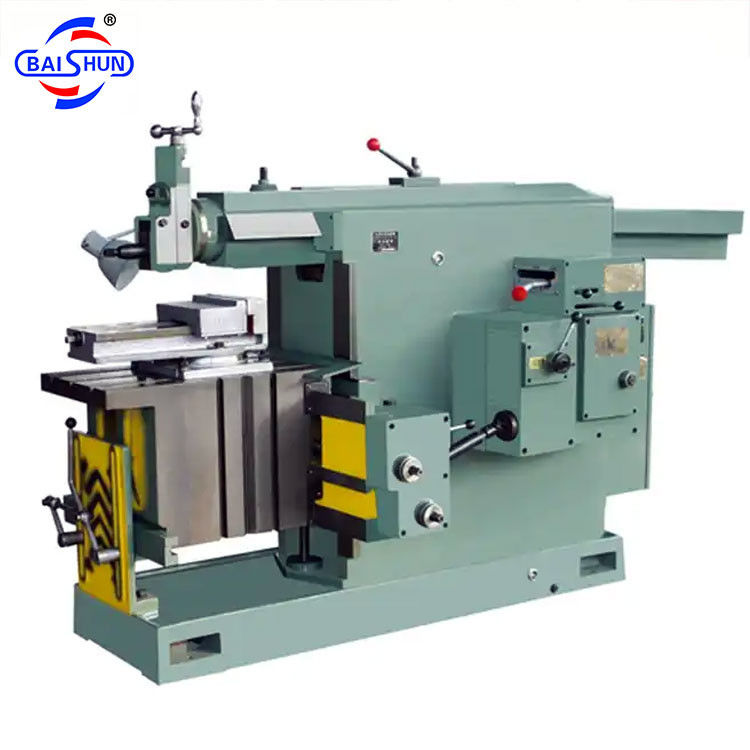

Bild der Maschine:
