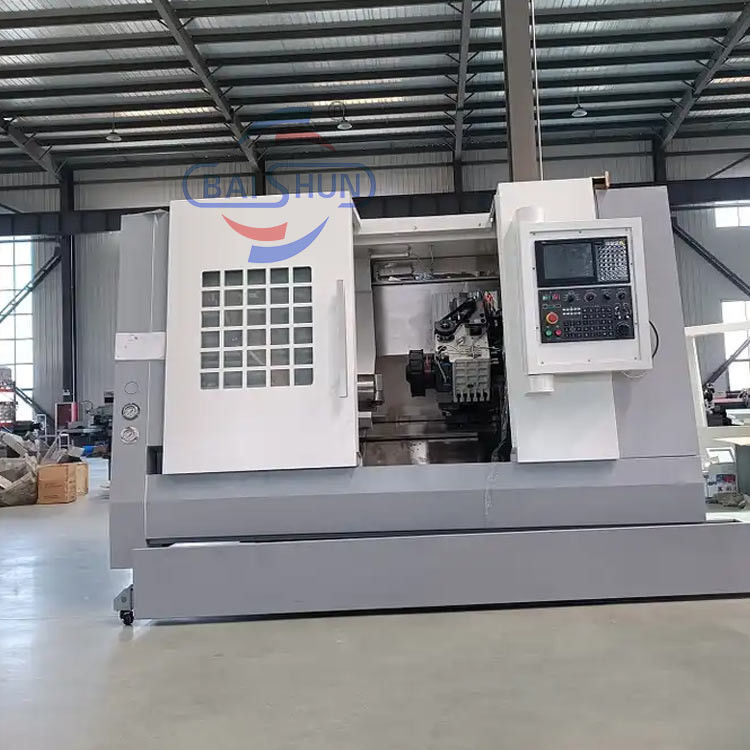

Metallschneiden Automatisches Legierungsrad Schrägbett CNC Drehmaschine TCK550

Name: Metallschneiden Automatisches Legierungsrad Schrägbett CNC Drehmaschine TCK550
Brand: Henan Baishun Machinery Equipment Co., Ltd.
SKU: TCK550
Price: 96,300.00 USD
Availability: InStock

Produkt-Details

Herkunftsort: China

Markenname: BAISHUN

Zertifizierung: ISO

Modellnummer: TCK550

Dokument: Produktbroschüre PDF

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge: 1 Satz

Preis: negotiable

Verpackung Informationen: Export-Standard-Paket für Holzgehäuse

Lieferzeit: 30-35 Arbeitstage

Zahlungsbedingungen: L/C, T/T, Western Union

Versorgungsmaterial-Fähigkeit: 50 eingestellt pro Monat

Erhalten Sie besten Preis

Produkt-Details

Produktbeschreibung

Hervorheben:
                                                                                                                                                                                                                                                                                                                                                                                                                                                Schrägmaschine mit Schrägmaschine, TCK550, Slant-Bett CNC Drehmaschine TCK550


Max. Spindelgeschwindigkeit:	Schrägmaschine mit Schrägmaschine	Max. Drehdurchmesser über dem Bett:	540 mm
Max. Drehdurchmesser über der Schiebe:	270mm	max. Bearbeitungslänge:	700 mm
Positionsgenauigkeit:	±0,016 mm	X-Reise:	220mm
Z Reisen:	750mm	Anwendbare Branchen:	Metallbearbeitungsanlage
Hinterhalt:	Manuell	Macht:	7.5 kW
Maschinengewicht:	3800mm	Paket:	angepasst

Max. Spindelgeschwindigkeit:	Schrägmaschine mit Schrägmaschine
Max. Drehdurchmesser über dem Bett:	540 mm
Max. Drehdurchmesser über der Schiebe:	270mm
max. Bearbeitungslänge:	700 mm
Positionsgenauigkeit:	±0,016 mm
X-Reise:	220mm
Z Reisen:	750mm
Anwendbare Branchen:	Metallbearbeitungsanlage
Hinterhalt:	Manuell
Macht:	7.5 kW
Maschinengewicht:	3800mm
Paket:	angepasst

Metallschneiden Automatisches Legierungsrad Schrägbett CNC Drehmaschine TCK550

Hochpräzisionsmetallschneidemaschine mit Schrägbett

TCK series CNC horizontal slant bed lathe machine is a high-quality product designed and produced in accordance with the market and development needs based on the experience of our factory in designing horizontal CNC horizontal lathes for many years.Diese Werkzeugmaschine hat einen maximalen Durchmesser von φ360 mm und eine maximale Bearbeitungslänge von 500 mm.Wir haben die Maschinen der TCK50-Serie mit einer neu entworfenen Mainframe-Struktur und einem zuverlässigen Montageprozess verbessert. Mit seiner stabilen Leistung und seinem innovativen ergonomischen Design wird die Drehmaschine der TCK50-Serie zweifellos zu einem Branchenführer werden.und sowohl innere als auch äußere Oberflächen rotierender ObjekteWir haben sorgfältig die Steifigkeit der Hauptspindel, Bett und Heckstock abgestimmt, um die allgemeine Stabilität beim schweren Schneiden zu verbessern.die Bearbeitungsgenauigkeit der äußeren kreisförmigen Oberfläche kann IT6 bis IT7 erreichenDiese vielseitige Werkzeugmaschine eignet sich besonders für die effiziente, großflächige und hochpräzise Bearbeitung von rotierenden Teilen in Industriezweigen wie Automobil, Elektro, Lager und Hydraulik.

Produktparameter

Haupttechnische Daten		Einheit	TCK550	TCK40 bis 750	TCK40-1000
Umfang der Arbeiten	Maximaler Drehdurchmesser auf dem Bett	mm	¥540	¥540	¥540
	Maximaler Drehdurchmesser der Rutsche	mm	¥270	¥270	¥270
	Höchstdurchmesser der Verarbeitung	mm	¥ 400	¥ 400	¥ 400
	Höchstverarbeitungslänge	mm	700	700	900
Spindel	Höchstdrehzahl der Spindle	r/min	4000	4000	4000
	Auslauf der Spindel	mm	0.008/300	0.008/300	0.008/300
	Spindel durch den Durchmesser des Löchers	mm	₹ 65	₹ 65	₹ 65
	Barkapazität	mm	₹ 48	₹ 48	₹ 48
	Hydraulische Schleuder	Zoll	8	8	8
	Spindelmotorleistung	kW	7.5	7.5	7.5
Schlaganfall	Fahrt auf der X-Achse	mm	220	220	220
Schlaganfall	Fahrt auf der Z-Achse	mm	750	750	1000
Futtermittel	X-Achse in schneller Bewegung	m/min	20	20	20
	Z-Achse in schneller Bewegung	m/min	20	20	20
	Schnittfuttermittel	mm/min	1-6000	1-6000	1-6000
Schwanzbestand	Rückenbestandsschlag	mm	550/Handbuch	550/Handbuch	800/Handbuch
Schwanzbestand	Rückenstock-Hülsenstrich	mm	120/ hydraulisch/manuell
Leitfaden	Neigungswinkel der Schiene	- Ich weiß nicht.	30	30	30
Leitfaden	Typ		Linienführung	Linienführung	Linienführung
Präzision	Positionsgenauigkeit	mm	0.016	0.016	0.016
Präzision	Wiederholbarkeit	mm	0.008	0.008	0.008
Andere	Maschinengewicht	Weigerung	3800	3800	4200
Andere	Abmessungen	mm	2920x1680x2070	2920x1680x2070	3200x1680x2070

Maschinelle Bilder:

CNC-System

Metallschneiden Automatisches Legierungsrad Schrägbett CNC Drehmaschine TCK550 3

Hauptkonfiguration

Metallschneiden Automatisches Legierungsrad Schrägbett CNC Drehmaschine TCK550 4

Montageprozess und Qualitätskontrolle

Metallschneiden Automatisches Legierungsrad Schrägbett CNC Drehmaschine TCK550 5
