Diese Werkzeugmaschine hat einen maximalen Durchmesser von φ360 mm und eine maximale Bearbeitungslänge von 500 mm.Wir haben die Maschinen der TCK50-Serie mit einer neu entworfenen Mainframe-Struktur und einem zuverlässigen Montageprozess verbessert. Mit seiner stabilen Leistung und seinem innovativen ergonomischen Design wird die TCK-Serie zweifellos zu einem Branchenführer werden.und sowohl innere als auch äußere Oberflächen rotierender ObjekteWir haben sorgfältig die Steifigkeit der Hauptspindel, Bett und Heckstock abgestimmt, um die allgemeine Stabilität beim schweren Schneiden zu verbessern.die Bearbeitungsgenauigkeit der äußeren kreisförmigen Oberfläche kann IT6 bis IT7 erreichenDiese vielseitige Werkzeugmaschine eignet sich besonders für die effiziente, großflächige und hochpräzise Bearbeitung von rotierenden Teilen in Industriezweigen wie Automobil, Elektro, Lager und Hydraulik.
1.1 Diese Reihe von Werkzeugmaschinen ist die wichtigste Exportreife Produkte des Unternehmens, die Maschine Struktur ist kompakt, schön und angenehm Aussehen, Spindel Drehmoment, hohe Steifigkeit,stabile und zuverlässige Leistung, mit hervorragender Genauigkeit.
1.2 Die Maschine verfügt über eine 30° oder 45° schräge Gesamtschichtstruktur, die mit einem hochpräzisen vorgeladenen linearen Rollenführer aus Taiwan ausgestattet ist, eine hohe Positionsgenauigkeit, eine reibungslose Abfertigung von Splitternmit einer Breite von mehr als 20 mm,.
1.3 Sie besteht aus einer hochpräzisen Spindel-Einheit und einer Spindelbox.
Beschreibung der Spindel:
Hochpräzisionsspindellager und Präzisionsmontage und dynamische Balanceprüfung der Spindel, um hohe Präzision, geringen Lärm und starke Steifigkeit zu gewährleisten.
| Haupttechnische Daten |
Einheit |
TCK550 |
TCK40 bis 750 |
TCK40-1000 |
| Umfang der Arbeiten |
Maximaler Drehdurchmesser auf dem Bett |
mm |
¥540 |
¥540 |
¥540 |
| Maximaler Drehdurchmesser der Rutsche |
mm |
¥270 |
¥270 |
¥270 |
| Höchstdurchmesser der Verarbeitung |
mm |
¥ 400 |
¥ 400 |
¥ 400 |
| Höchstverarbeitungslänge |
mm |
700 |
700 |
900 |
| Spindel |
Höchstdrehzahl der Spindle |
r/min |
4000 |
4000 |
4000 |
| Auslauf der Spindel |
mm |
0.008/300 |
0.008/300 |
0.008/300 |
| Spindel durch den Durchmesser des Löchers |
mm |
₹ 65 |
₹ 65 |
₹ 65 |
| Barkapazität |
mm |
₹ 48 |
₹ 48 |
₹ 48 |
| Hydraulische Schleuder |
Zoll |
8 |
8 |
8 |
| Spindelmotorleistung |
kW |
7.5 |
7.5 |
7.5 |
| Schlaganfall |
Fahrt auf der X-Achse |
mm |
220 |
220 |
220 |
| Fahrt auf der Z-Achse |
mm |
750 |
750 |
1000 |
| Futtermittel |
X-Achse in schneller Bewegung |
m/min |
20 |
20 |
20 |
| Z-Achse in schneller Bewegung |
m/min |
20 |
20 |
20 |
| Schnittfuttermittel |
mm/min |
1-6000 |
1-6000 |
1-6000 |
| Schwanzbestand |
Rückenbestandsschlag |
mm |
550/Handbuch |
550/Handbuch |
800/Handbuch |
| Rückenstock-Hülsenstrich |
mm |
120/ hydraulisch/manuell |
| Leitfaden |
Neigungswinkel der Schiene |
- Ich weiß nicht. |
30 |
30 |
30 |
| Typ |
|
Linienführung |
Linienführung |
Linienführung |
| Präzision |
Positionsgenauigkeit |
mm |
0.016 |
0.016 |
0.016 |
| Wiederholbarkeit |
mm |
0.008 |
0.008 |
0.008 |
| Andere |
Maschinengewicht |
Weigerung |
3800 |
3800 |
4200 |
| Abmessungen |
mm |
2920x1680x2070 |
2920x1680x2070 |
3200x1680x2070 |

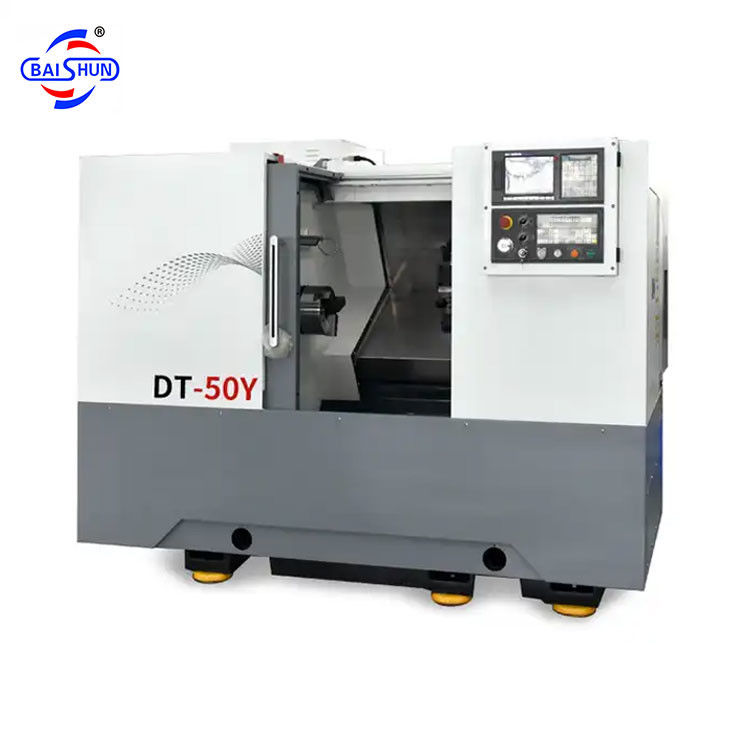

Maschinelle Bilder:
Montageprozess und Qualitätskontrolle
