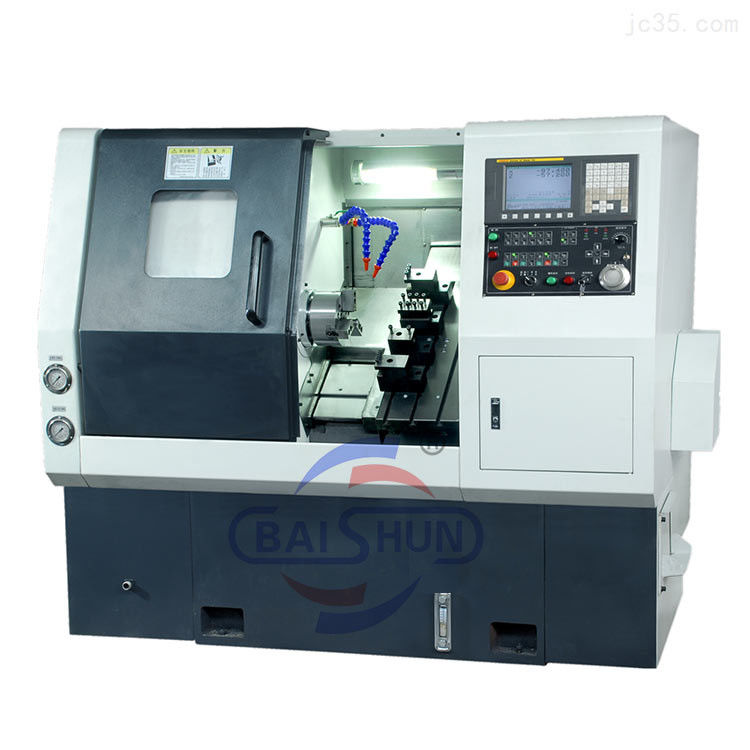

Multifunktions-Metallbearbeitungszentrum Drehmaschine TCK40 Schrägbett CNC Drehmaschine
Die TCK-Serie CNC-Drehmaschine ist ein hochwertiges Produkt, das von unserer Firma entwickelt und hergestellt wurde, um den Bedürfnissen der Marktentwicklung gerecht zu werden.,und innere und äußere Oberflächen von rotierenden Teilen und eine effiziente, großflächige und hochpräzise Verarbeitung von rotierenden Teilen durchführen.
Standardkonfiguration:
- Steuerungssystem GSK988TA;
-3 Kiefer 8'hydraulischer Schlauch mit Hydraulikstation;
-8 Stations-Servo-Turm;
- Ohne hydraulisches Heckstock;
Zusätzliche Konfiguration:
- Siemens 808D, Fanuc0i-TF, Syntec 22TA, Mitsubishi;
- 3-Kiefer 10" hydraulische Schleuder;
-12-Stations-Servo-Turm;
- Hydraulische Schwanzstange;
-Chipförderer;
- Automatischer Servo-Stäbe-Zuführer und Teilefänger;
| Haupttechnische Daten |
Einheit |
TCK550 |
TCK40 bis 750 |
TCK40-1000 |
| Umfang der Arbeiten |
Maximaler Drehdurchmesser auf dem Bett |
mm |
¥540 |
¥540 |
¥540 |
| Maximaler Drehdurchmesser der Rutsche |
mm |
¥270 |
¥270 |
¥270 |
| Höchstdurchmesser der Verarbeitung |
mm |
¥ 400 |
¥ 400 |
¥ 400 |
| Höchstverarbeitungslänge |
mm |
700 |
700 |
900 |
| Spindel |
Höchstdrehzahl der Spindle |
r/min |
4000 |
4000 |
4000 |
| Auslauf der Spindel |
mm |
0.008/300 |
0.008/300 |
0.008/300 |
| Spindel durch den Durchmesser des Löchers |
mm |
₹ 65 |
₹ 65 |
₹ 65 |
| Barkapazität |
mm |
₹ 48 |
₹ 48 |
₹ 48 |
| Hydraulische Schleuder |
Zoll |
8 |
8 |
8 |
| Spindelmotorleistung |
kW |
7.5 |
7.5 |
7.5 |
| Schlaganfall |
Fahrt auf der X-Achse |
mm |
220 |
220 |
220 |
| Fahrt auf der Z-Achse |
mm |
750 |
750 |
1000 |
| Futtermittel |
X-Achse in schneller Bewegung |
m/min |
20 |
20 |
20 |
| Z-Achse in schneller Bewegung |
m/min |
20 |
20 |
20 |
| Schnittfuttermittel |
mm/min |
1-6000 |
1-6000 |
1-6000 |
| Schwanzbestand |
Rückenbestandsschlag |
mm |
550/Handbuch |
550/Handbuch |
800/Handbuch |
| Rückenstock-Hülsenstrich |
mm |
120/ hydraulisch/manuell |
| Leitfaden |
Neigungswinkel der Schiene |
- Ich weiß nicht. |
30 |
30 |
30 |
| Typ |
|
Linienführung |
Linienführung |
Linienführung |
| Präzision |
Positionsgenauigkeit |
mm |
0.016 |
0.016 |
0.016 |
| Wiederholbarkeit |
mm |
0.008 |
0.008 |
0.008 |
| Andere |
Maschinengewicht |
Weigerung |
3800 |
3800 |
4200 |
| Abmessungen |
mm |
2920x1680x2070 |
2920x1680x2070 |
3200x1680x2070 |
Maschinelle Bilder:
Montageprozess und Qualitätskontrolle
