Diese Reihe von Drehmaschinen wird hauptsächlich verwendet, um viele Arten von Dreharbeiten durchzuführen, zu saugen, wie Drehende Endfläche, zylindrische, innere Löcher und metrische Fäden, Zollfäden, Modulfäden, Durchmesserfäden.Drehen Sie die Spitze mit der oberen Schiebe, aber auch kann Top-Slide und Längsschub kombiniert angetrieben verwendet werden, um lange Spitze drehen. Es kann auch für zentrale Bohrlochbohrung, Bohren und andere Prozesse verwendet werden. Die Maschine hat große Leistung,starke Steifigkeit, und kann für das Schneiden und Bearbeiten verschiedener Eisen- und Nichteisenmetalle mit Werkzeugen aus Karbid verwendet werden.

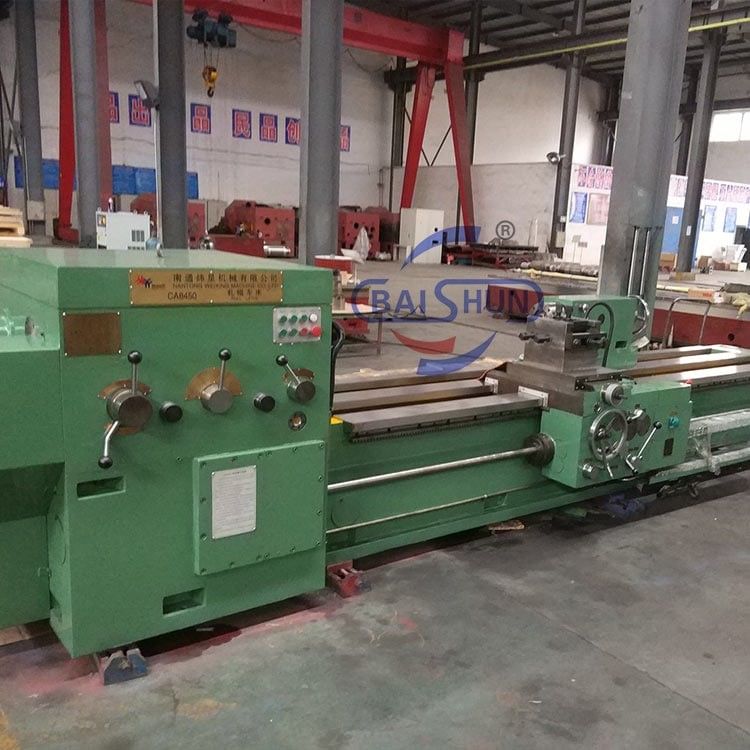

Schwere automatische CNC-Rolldrehmaschine hat die Eigenschaften der hohen Präzision, hohen Steifigkeit und vier Führungswege, die von unserer Firma unabhängig nach dem Markttrend entwickelt wird.Hauptsächlich für alle Arten von Rollenverarbeitung verwendet, eignet sich auch für die Drehung der äußeren und inneren kreisförmigen Oberfläche, des Kegel, der Endfläche und des Gewinnens von Wellen, Scheiben und anderen Arten von Werkstücken in der Massenproduktion.Einfach zu bedienen, sicher und zuverlässig, ist es weit verbreitet in der Stahlindustrie, in der chemischen Kohleindustrie, in der Wartung, in der Automobilindustrie, im Erdölsektor, im Militär und in anderen Industriezweigen für die mechanische Verarbeitung.
Mit seiner doppelten Funktion des Drehens und Schleifens kann die Drehmaschine die Bearbeitung eines Teils in einem einzigen Vorgang abschließen.Verringerung des Bedarfs an mehrfacher Befestigung und Verbesserung der Gesamtleistung der Kunden.
Alle Komponenten der Maschine sind ausländische bekannte Marken, wie FANUC oder SIMENS Control System / Schneider Electrical Control System, japanische Lager, ABB Motor & Getriebe / Getriebebox, etc.Wir können auch pro Kunden spezielle Anfrage und Anforderungen konfigurierenUnsere Ingenieure können unterschiedliche Konfigurationen nach den verschiedenen Werkstückcharakteristiken entwerfen.
1Es hat Funktionen des Fräsen und Drehen, einschließlich Schraubdraht, konische Oberfläche, geschwungene Oberfläche, interne Bohren, etc.
2) Diese Drehmaschine nimmt das Frequenzsteuerungssystem als Hauptantriebssystem an; angetrieben durch den Frequenzsteuerungsmotor realisiert die Drehzahl der Hauptwelle eine schrittlose Drehzahlregulierung,mit einer Schnittgeschwindigkeit von mehr als 50 W und einer Schnittgeschwindigkeit von mehr als 50 W,.
3) Diese Drehmaschine besteht aus Drehbetten, Selektivkopf, Heckstock, Klingenadapter, elektrischem Steuerungssystem, Schmiersystem usw.Selektive Kopf- und Rückenstange werden auf der linken bzw. rechten Seite des Drehwerksbetts installiert.
4) Die Hauptwelle kann eine schrittlose Geschwindigkeitsregelung in einem Bereich von 10 ~ 300 r / min realisieren; und das Hauptspindelvorlager verwendet hochpräzise doppelreie cylindrische Walzlager,mit einem hohen Grad an Steifigkeit und Drehpräzision und einer einfachen Einstellung.
5) Hohe Steifigkeit, Stabilität und Präzisionswartung: Alle Gießgesteine bestehen aus hochfester Meehanit HT250, die sich besonders für das schwere Schneiden eignet.Alle großen Gießwerke bestehen den Test der Glühen und Vibrationsalterung und interne Belastung wird beseitigt, so daß die Gesamtpräzision erheblich verbessert wird und verarbeitete Teile mit hoher geometrischer Genauigkeit gefunden werden.
Technische Spezifikation
| Hauptparameter |
Einheit |
CK 8450 |
CA8463 |
CA8480 |
| Max. Drehdurchmesser |
mm |
500 |
630 |
800 |
| Max. Drehlänge |
mm |
2500 |
3500 |
4000 |
| Mittelhöhe |
mm |
320 |
380 |
550 |
| Max. Gewicht des Werkstücks |
Weigerung |
3500 |
6500 |
14000 |
| Spindelgeschwindigkeitsbereich |
r/min |
1-112 |
1 bis 75 |
1-31 Uhr.5 |
| Anzahl der Drehzahlen der Spindel |
|
16 |
16 |
16 |
| Max. Schneidkraft |
KN: |
40 |
60 |
70 |
| Max. Drehmoment der Gesichtsplatte |
KN.m |
10 |
25 |
55 |
| Die Schwanzstange reist mit dem Ärmel |
mm |
150 |
200 |
300 |
| Hauptmotorleistung |
kW |
15 |
22 |
37 |
| Gesamtabmessungen |
mm |
5155X1368X1400 |
7100X1600X1550 |
9240 x 2280 x 1800 |
| Maschinengewicht |
Weigerung |
7500 |
14000 |
28000 |
