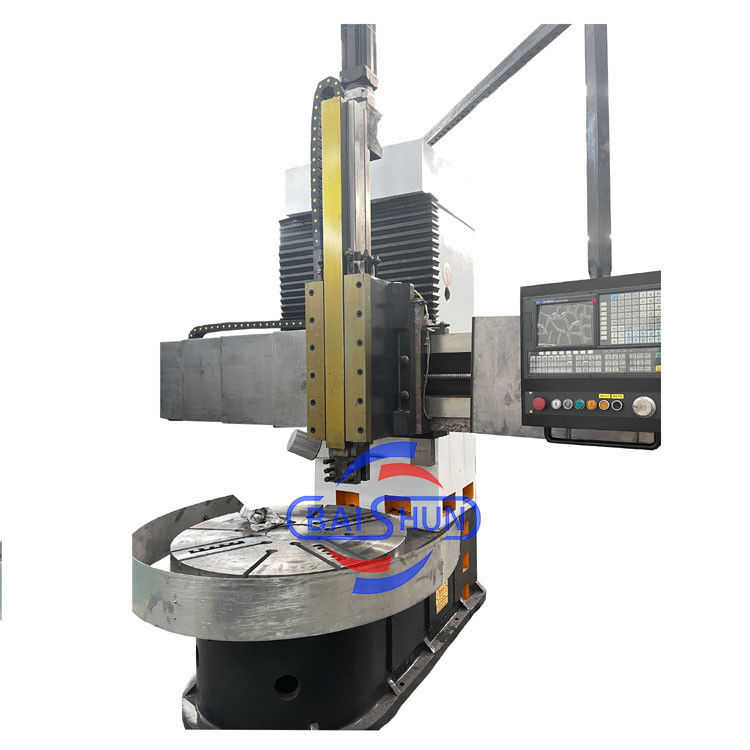

CK5112 Vertikal CNC Drehmaschine Fräsmaschine Einzelsäule Vertikal Drehmaschine
Die Drehmaschine eignet sich für das Schneiden von Hochgeschwindigkeitsstahl, Hartlegierungen und Keramik, für die Bearbeitung der inneren und äußeren zylindrischen Oberfläche, der inneren und äußeren kegelförmigen Oberfläche, der Rillen und der Ebene von Eisenmetallen,mit einer Breite von nicht mehr als 20 mm,Es kann unterschiedliche Produktionsanforderungen mit hoher Effizienz, stabiler und verlässlicher Präzision erfüllen.
Die Einkolumnenmaschine CK5112 ist eine superstarre Maschine mit großer Bearbeitungsleistung, stabiler und starrer Struktur und hoher Bearbeitungsleistung.Die Maschine ist mit einem vertikalen Werkzeugkopf ausgestattet und kann mit einem hochpräzisen digitalen Ablesesystem (DRO) ausgestattet werdenDie Getriebe bestehen aus 40 Cr Stahl und Präzisionsgrund für hohe Präzision und geringen Maschinengeräusch.Die Maschinen sind so konzipiert und gebaut, daß sie den modernen Bearbeitungsbedürfnissen von Schnittwerkzeugen mit hoher Geschwindigkeit und Karbidschneidern an Werkstücken aus Eisenmaschinen entsprechen., Nichteisen, Verbundwerkstoffe und andere Materialien.
CK5112 CNC-Vertikaldrehmaschine
Hauptmerkmale:
1. CNC vertikale Drehscheibe, das CNC-System verwendet Siemens 828DD-System, es gibt einen vertikalen Werkzeugpfosten, der maximale Bearbeitungsdurchmesser kann 800mm bis 2600mm von einzelnen Spalte vertikale Drehscheibe sein, Für CK5112 Typ,Es ist mit einem Tischdurchmesser von 1000 mm ausgelegt, und die maximale Bearbeitungshöhe beträgt 1000 mm.
2Die Übertragungseinrichtung ist ein viergeschwindiges schlafloses Getriebe, das bequem, empfindlich und zuverlässig ist.
3Alle im System eingesetzten Zahnräder verwenden 40Cr-Schleifräder, die die Eigenschaften hoher Drehgenauigkeit und geringen Lärm haben.
4. Die Maschine eignet sich für Hochgeschwindigkeits-Stahlwerkzeuge und Carbid-Schneidwerkzeuge zur Verarbeitung von Nichteisenmetallen, Schwarzmetallen und Nichteisenmaterialien.Drehen der inneren und äußeren zylindrischen Oberfläche der Ebene; alle Arten von Haken, inneren und äußeren Kegel, Gewinde, Schnitt und Schnitt.
Maschinenparameter
|
Modell
|
CK518
|
CK5112Q
|
CK5112A
|
CK5116Q
|
CK5120A
|
CK5126A
|
|
Maximaler Drehdurchmesser der vertikalen Werkzeuglehne (mm)
|
800
|
1200
|
1200
|
1600
|
2000
|
2600
|
|
Durchmesser des Arbeitstisches (mm)
|
700
|
1000
|
1000
|
1400
|
1800
|
2200
|
|
Höchsthöhe des Werkstücks (mm)
|
800
|
1000
|
1000
|
1200
|
1250
|
1400
|
|
Max. Gewicht des Werkstücks (kg)
|
1500
|
1500
|
3200
|
3200
|
8000
|
8000
|
|
Bereich der Drehgeschwindigkeit des Arbeitstisches (rpm)
|
30 bis 260
|
20 bis 180
|
6.3-200
|
15 bis 160
|
3.2-100
|
2.2-70
|
|
Fütterungsreihe
|
Schrittlos
|
Schrittlos
|
Schrittlos
|
Schrittlos
|
Schrittlos
|
Schrittlos
|
|
Bereich der Werkzeugruhezufuhr (mm/min)
|
0.25-90
|
0.25-90
|
0.8 bis 86
|
0.25-90
|
0.8 bis 86
|
0.8 bis 86
|
|
Durchlässigkeit des Scheinbalkens (mm)
|
500
|
1000
|
650
|
1200
|
890
|
1090
|
|
Horizontale Bewegung der Werkzeuglehne (mm)
|
500
|
700
|
700
|
900
|
1115
|
1400
|
|
Vertikaler Verlauf der Werkzeuglehne (mm)
|
450
|
500
|
650
|
750
|
800
|
800
|
|
Größe des Durchschnitts des Schneidbarres (mm)
|
30*40
|
30*40
|
30*40
|
30*40
|
30*40
|
30*40
|
|
Hauptmotorleistung (kw)
|
11
|
15
|
22
|
15
|
30
|
30
|
Detailbild der Maschine:
Versand und Lieferung:
Wir sind ein Hersteller von Drehmaschinen, nicht ein Handelsunternehmen.
Was bedeutet, dass wir Ihnen die besten Preise anbieten können.
Willkommen. Kontaktieren Sie uns:)
