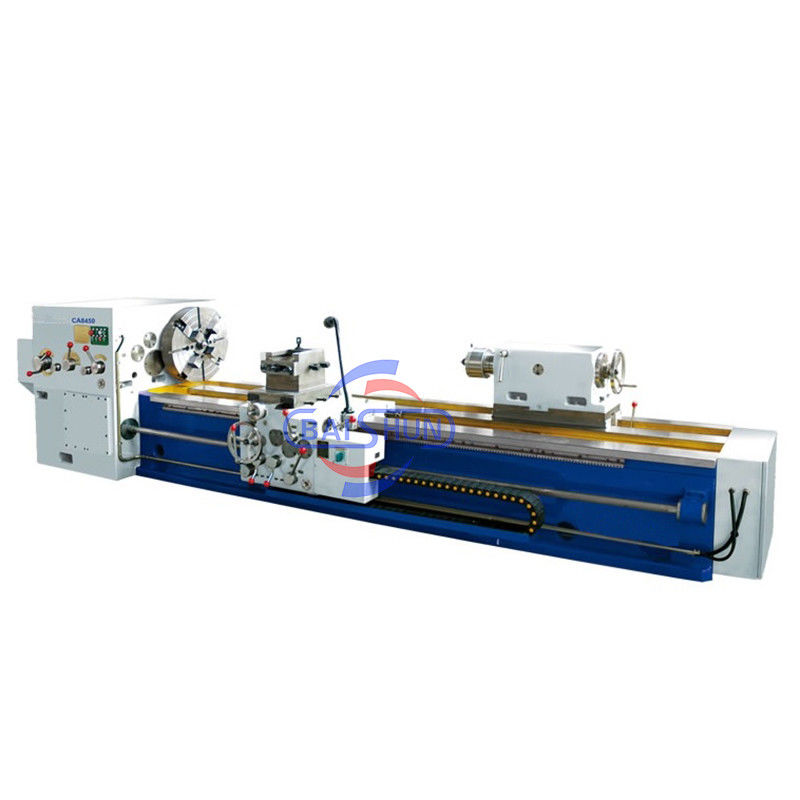

Die Maschine ist ein spezielles Werkzeugmaschine für Walzwerke. Sie wird hauptsächlich für die Verarbeitung des Lochprofil des Rollenkörpers in Stahlwerken verwendet.Halbveredelungsdrehen, Schneiden und andere Verarbeitungen des Lochprofils verschiedener Walzwerke und Reparatur des Lochprofils.Es kann auch eine Rohbearbeitung an der äußeren zylindrischen Oberfläche der Walzmaschine durchführen und einige andere Wellenteile bearbeiten.
Es besteht aus einem Bett, einem Kopfstock, einem Heckstock, einem Werkzeughalter, einem Mittelrahmen und anderen Komponenten..Der Heckstock kann entlang der Bettrel bewegt oder befestigt werden, um den Bedürfnissen von Werkstücken unterschiedlicher Länge gerecht zu werden.
Das Hauptgetriebe wird von einem Wechselstrom-Asynchronmotor angetrieben.Die Zufuhrsystem besteht aus der Spindel durch die optische Stange und mechanische Drehzahländerung, um den Werkzeughalter erhalten 12-Ebenen-Zufuhr in Längs- und Querrichtung.
Die Hauptgetriebe der Werkzeugmaschine wird von einem Wechselstrommotor angetrieben, und die Spindel kann durch eine mechanische 12-stufige Drehzahländerung eine Geschwindigkeit von 2 ~ 90 r / min erreichen.
Hauptmerkmale:
1. Hochsteifigkeit und schwerer Drehmaschinenrahmen: Er besteht aus HT300-Guss und verfügt über drei Führungswege.
2.Hochpräzise Kugelschraube und NSK-Lager
3. Siemens Steuerungssystem oder andere CNC-System ausgewählt werden kann.
4Es hat Funktionen des Fräsen und Drehen, einschließlich Schraubdraht, konische Oberfläche, geschwungene Oberfläche, interne Bohren, etc.
5Diese Drehmaschine verwendet das Frequenzsteuerungssystem als Hauptantriebssystem.
6. und das Hauptspindelfrontlager mit hochpräzisen doppelreihenförmigen zylindrischen Walzlagern, die eine hohe Steifigkeit und Drehpräzision aufweisen und leicht zu verstellen sind.
Technische Spezifikation
| Modell |
CA8450 |
CA8463 |
CA8480 |
| Max. Durchmesser des Werkstücks |
500 mm |
630 mm |
800 mm |
| Min. Bearbeitungsdurchmesser |
100 mm |
300 mm |
360 |
| Mittelhöhe |
300 mm |
380 mm |
550 |
| Max. Länge des Werkstücks |
2500 mm |
3500 mm |
4000 |
| Max. Gewicht des Werkstücks |
3.5t |
6.5t |
14 t |
| Max. Drehmoment des Tisches |
32 kn |
50kn |
70 kn |
| Drehzahlbereich der Spindel |
2-90 r/min |
1-75 r/min |
1-31,5 r/min |
| Reisen des Schwanzbestands |
200 mm |
200 mm |
300 mm |
| Mittelrahmen-Trägerdurchmesserbereich |
162-250 |
200 bis 300 |
300 bis 400 |
| Hauptmotorleistung |
15 kW |
22 kW |
37 |
| Maschinenabmessungen (l x w x h) |
5160*1370*1400 mm |
7042*1571*1520 mm |
8240*2280*1800 mm |
| Maschinengewicht |
7.5t |
14 t |
18 t |
Vorteile:
Wir bieten 7x24-Stunden Online-Vorverkaufsservice, Ingenieur-Follow-up-Order-Service und Logistik-Lieferungs-Operationsservice, und wir können auch Installationsdienste anbieten.mit mehr als 15 Jahren Erfahrung auf verschiedenen Märkten, können wir Kunden helfen, eine Reihe von Dienstleistungen erfolgreich abzuschließen, vom Einkauf bis zur Zollabfertigung von Waren, wodurch Zeit gespart und auch die Kosten der Kunden in allen Aspekten gesenkt werden.
Unser Vorteil:
1: mit CE- und ISO-Zertifizierung.
2: Vollständige Produktionsverfolgung.
3: Professionelle Ingenieure garantieren höchste Qualität.
4: Mehr Lieferanten als Alternative, garantieren Ihnen den niedrigsten und wettbewerbsfähigen Preis.
5: Vertriebsmitarbeiter mit mehr als 10 Jahren Erfahrung beantworten Ihre Fragen vor und nach dem Verkauf.
6: OEM-Produktion zur Erfüllung der Kundenbedürfnisse
7. Niedriges MOQ (1 Einheit) ist erhältlich.
8- 24 Stunden technischer Support.
Garantiezeit:
Während der Garantiezeit (ein Jahr), wenn Sie Teile haben, die aufgrund von Qualitätsproblemen kaputt sind, liefern wir Ihnen kostenlos per Express.
Wenn Sie Fragen haben, können Sie uns kontaktieren, wir werden Ihnen wie gewohnt unseren besten Service bieten.
1- Technischer Support im Online-Service.
2- Dienstleistung für technische Akten.
3- Maschinenbetriebsvideo bereitgestellt
4- Vor-Ort-Schulungsservice zur Verfügung gestellt.
5- Ersatz- und Reparaturdienst für Ersatzteile.
6Alle Fragen werden innerhalb von 24 Stunden beantwortet.
