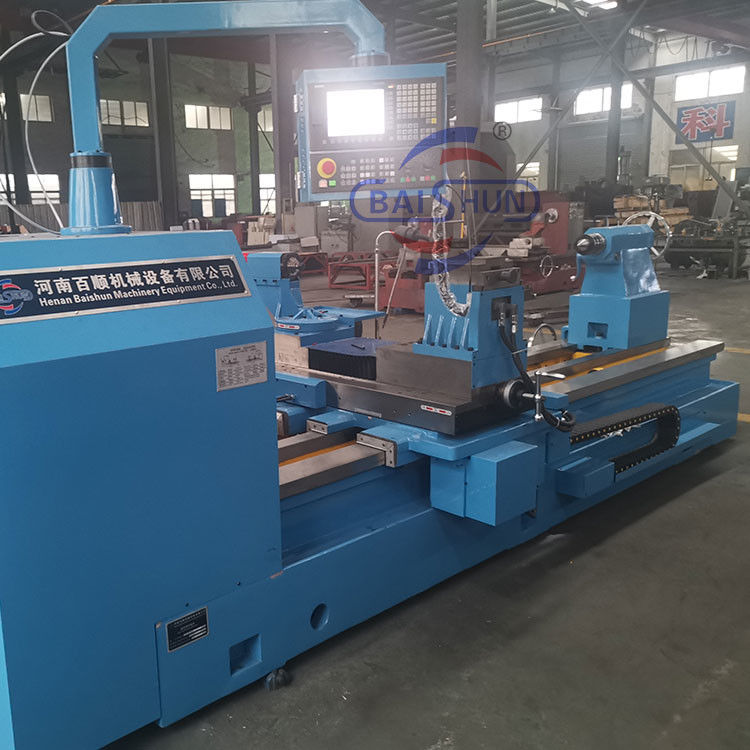

Stahlfabrik Cnc-Roller Knurling und Notching-Maschine Markierungsmaschine

Name: Stahlfabrik Cnc-Roller Knurling und Notching-Maschine Markierungsmaschine
Brand: Henan Baishun Machinery Equipment Co., Ltd.
SKU: WXK-500K
Price: 96,300.00 USD
Availability: InStock

Produkt-Details

Herkunftsort: China

Markenname: BAISHUN

Zertifizierung: CE，ISO

Modellnummer: WXK-500K

Dokument: Produktbroschüre PDF

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge: 1 Satz

Preis: negotiable

Verpackung Informationen: Export-Standard-Paket für Holzgehäuse

Lieferzeit: 30-35 Arbeitstage

Zahlungsbedingungen: L/C, T/T, Western Union

Versorgungsmaterial-Fähigkeit: 50 SET pro Monat

Erhalten Sie besten Preis

Produkt-Details

Produktbeschreibung

Hervorheben:
                                                                                                                                                                                                                                                                                                                                                Maschine zum Knüren von Cnc-Rollen, Branding-Maschine mit Rollenknurren, Branding-Maschine für die Schnitzelung von Rollen


Produktbezeichnung:	CNC-Rollnotching- und Markierungsmaschine	Modell:	WXK-500K
Max. Swing Diameter:	500 mm	Min Durchmesser der Rolle:	50 mm
Automatisch:	Maschinen für die Maschinenherstellung	Funktion:	Notching Branding
Hauptmotorleistung:	22 kW	Höchstlänge der Rolloberfläche:	1800 mm
Steuerungssystem:	Fanuc/Siemens/GSK

Produktbezeichnung:	CNC-Rollnotching- und Markierungsmaschine
Modell:	WXK-500K
Max. Swing Diameter:	500 mm
Min Durchmesser der Rolle:	50 mm
Automatisch:	Maschinen für die Maschinenherstellung
Funktion:	Notching Branding
Hauptmotorleistung:	22 kW
Höchstlänge der Rolloberfläche:	1800 mm
Steuerungssystem:	Fanuc/Siemens/GSK

Stahlfabrik Cnc-Roller Knurling und Notching-Maschine Markierungsmaschine

Stahlfabrik Cnc-Roller Knurling und Notching-Maschine Markierungsmaschine 0

Produktübersicht

Stahlfabrik Cnc-Roller Knurling und Notching-Maschine Markierungsmaschine

Gelenkte Stahlrolle Halbmond-Rille nuskopische Verarbeitung Kombination Werkzeugmaschine wird für die Verarbeitung von Gelenk Stahlrolle "Mond-Slot" spezielle Verarbeitungswerkzeuge verwendet.,Fräskopf, Kopfrahmen, Heckensitz und andere Getriebekomponenten, alle nach den Anforderungen der CNC-Werkzeugmaschinen für die Präzisionsproduktion oder optional,Steuerungssystem mit Siemens CNC-SystemDie Effizienz des Schneidens von großen Gewindewalzen "Mondschleifen" wird deutlich verbessert,und die Leistung des Schneidens von Wolframkarbid-Rollerringen wird ebenfalls verbessert.

CNC-Roll-Notching-Maschine
Maximaler Durchmesservon der Rolle		500 mm
Min Durchmesservon der Rolle		50 mm
Maximale Längevon der Rolle		2500 mm
Maximale Länge vonVerarbeitungOberfläche der Walze		1800 mm
Größe der Verarbeitungsrippenrolle		Φ6 bis Φ50
Schnitzkopf elektrische Spindel Nennleistung		2.2 kW
Elektrische Spindelgeschwindigkeit		0 ~ 24000r/min
Motor der Kühlpumpe		AB25-90W
Steuerungssystem		SFrauen808D
Nenndrehmoment des Servomotors	X-Achse	8.34 N.m
	Y-Achse	11.5 N.m
	Z-Achse	8.34 N.m
	Eine Achse	18.6 N.m.
Min. bewegliche Menge der Steuerwelle		00,001 mm,00,001°
Anzahl der vertikalen Bewegungen		2000 mm
Betriebsstromversorgung		380V,50HZ;15KW
Maschinengewicht		6500kg
CNC-Steuerung		Siemens 808D

Die spezielle Werkzeugmaschine eignet sich für die Bearbeitung von Durchmesser kleiner als 500 mm, Länge kleiner als 2500 mm Rollen, kann Garn "Moon Slot" Spezifikationen von 5 bis 50 mm verarbeitet werden,kann automatisch verschiedene Spezifikationen schneiden, unterschiedlicher rotierender "Mond-Slot", kann in der Rollenumgebung jeder Ethorismus (oder Ungleichheit) der Partitur oder des Raumes sein;Kann auch den Anforderungen der Benutzer für nicht-standardmäßige Rollen für alle Rillenarten entsprechen, Textverarbeitung, Markierung. Um den Zweck der hervorragenden Funktionen zu erreichen, eine Maschine mehrfach.

1	Technische Anforderung
1.1	Die CNC-Rollnotching- und Markierungsmaschine des Typs WXK-500C/WXK-500K mit hoher Roboterierung, Präzision, Effizienz und sicherem Betrieb kann den Anforderungen an das Fräsen gerecht werden,Tode Stellen und Buchstaben auf einmal installiert.
1.2	Struktur des Drehwerksbettes besteht aus drei parallelen Gleisen. Die Breite des Drehwerksbettes beträgt über 900 mm und sein Sattel über 800 mm.Die Maschine hat eine ausgezeichnete Steifigkeit und eine ausgezeichnete seismische Kapazität.Es kann die Wolframkarbid-Rollring und HSS mit einer Härte von 80 bis 86 HRA fräsen.
1.3	Der große Träger der vertikal beweglichen Werkzeugmaschine ist eine Kugelschraube, mit Steuerungssystem und Bindemechanismus.Um sicherzustellen, dass die Verarbeitung hohe Härte Rollen oder große Schneidarbeiten es, wenn nicht für die Zentrum Migration erscheinen verursachte Abfall Slots.
1.4	Der Fräskörper des Schneiders und der Fräskörper des Schwingers sind relative Anlagen und beide nicht störend,Diese sind nur auf einmal demontieren und Montage Teile kann die Verwirklichung Transformation der Fräsen und SchriftfunktionIch brauche auch keinen elektrischen Wechsel.
1.5	Der Verbrennungsgerät wird für die Bearbeitung der Drehmaschine verwendet, die die Abriebsfähigkeit verbessern kann.Es kann den Reibungswiderstand reduzieren und die mobile Präzision verbessern
1.6	Werkzeugmaschine mit Einrichtungen zur Voreinstellung des Schneidgerätes, vertikaler und horizontale Bewegung des Schneidgerätes auf einem großen Wagen, mit einem digitalen Ablesegerät ausgestattet.Um sicherzustellen, dass die Genauigkeit der vorwärts und zurückwärts Schneider und Wechsel Slots Verschiebung. die durch den Bremsschneider verursachten Augenmessungen zu beseitigen.
1.7	Die Steuerung erfolgt mit einem Siemens-System 802DSL, einem LCD-Full-Colour-Display und einer 5-Achsen-Servo-Steuerung.
1.8	Die Maschine verwendet ein Siemens Servo-System, fünf Steuerwellen der Maschine sind unabhängig von Motor und Antrieb, nicht ermöglichen gemeinsame Antrieb.
1.9	Wir garantieren, dass der Kreuz Rippen-Slot der Verarbeitung bis zu GB1499-98/BS4449 Standard

Stahlfabrik Cnc-Roller Knurling und Notching-Maschine Markierungsmaschine 1

Wir sind ein Hersteller von Drehmaschinen, nicht ein Handelsunternehmen.
Was bedeutet, dass wir Ihnen die besten Preise anbieten können.

Willkommen. Kontaktieren Sie uns:)
