Maschinen für das Schneiden von Pumpventilflanschen und Großmaschinen für die CNC-Vertikalmaschine

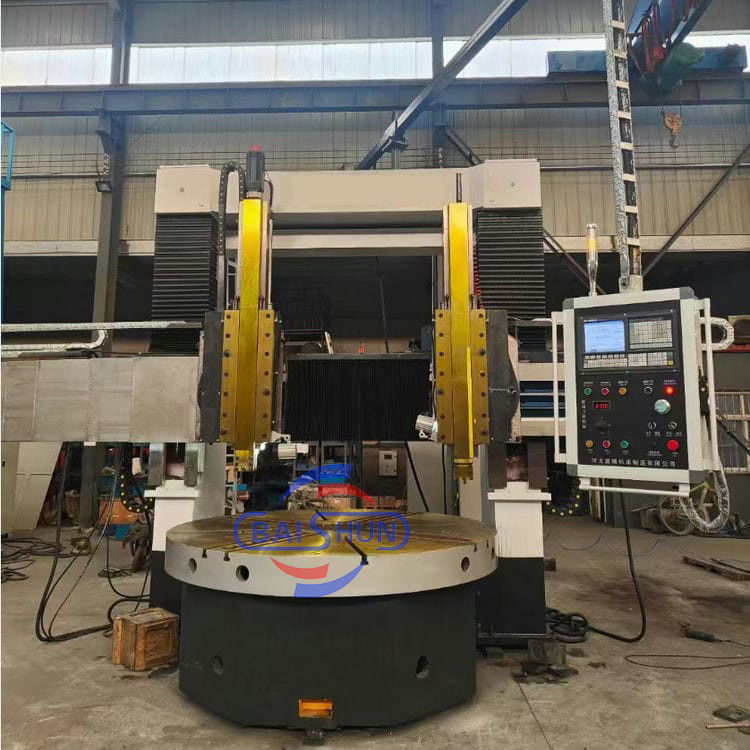

Die Doppelkolonnen-Vertikaldrehmaschine ist ein hochmodernes Gerät, das mechanische, elektrische und hydraulische Komponenten kombiniert.Es enthält moderne Konstruktionsprinzipien und FertigungstechnikenDie Maschine verfügt über eine robuste Struktur, die eine außergewöhnliche Festigkeit bietet.hohe statische und dynamische SteifigkeitAlle wichtigen technischen Spezifikationen der Maschinenteile entsprechen den nationalen Normen.

Arbeitstisch

Das Arbeitstisch besteht aus einer Werkplattenbasis, einem Arbeitstisch, Spindelteilen und einer Übertragungseinrichtung.mit ausreichender SteifigkeitDas Arbeitstischspindellager verwendet ein hochpräzises, doppelreifiges, kurzes zylindrisches Walzlager, das eine hohe Präzision bei der Drehung des Arbeitstisches und eine lange Lebensdauer gewährleistet..

Hauptgetriebe

Das Hauptgetriebesystem der Maschine ist eine vertikale Wellenübertragung.Das Getriebe erreicht eine mechanische Zwei-Gang-Umwandlung durch den Schaltzylinder, der den Wechselgang drückt., so daß der Arbeitstisch innerhalb von 0,63-63 r/min die Schrittfrequenz regeln konnte.

Schrankenrahmen

Die Anlage besteht aus links- und rechtsvertikalen Säulen und einem Verbindungsbalken. Das Gantry und die Arbeitstischbasis bilden die Dichtungsstruktur.mit einer Leistung von mehr als 100 W undDurch das Getriebepaar, das Wurm- und Getriebepaar und die doppelten Leadscrews wird der Balken an der linken und rechten Spalte der Führungsschiene bewegt.

Strahl

Der Beam verwendet eine hochfeste und geringe Belastungsschicht mit ausreichender Steifigkeit und Festigkeit, um die Präzision der Maschine zu gewährleisten, um eine langfristige Aufbewahrbarkeit und Stabilität zu erzielen.Strahl ist vor der vertikalen SpalteAuf der Rückseite des Balkens befinden sich 4 hydraulische Klemmpunkte, auf beiden Seiten des Balkens befinden sich eine Fütterungskiste für die Werkzeugruhe.
