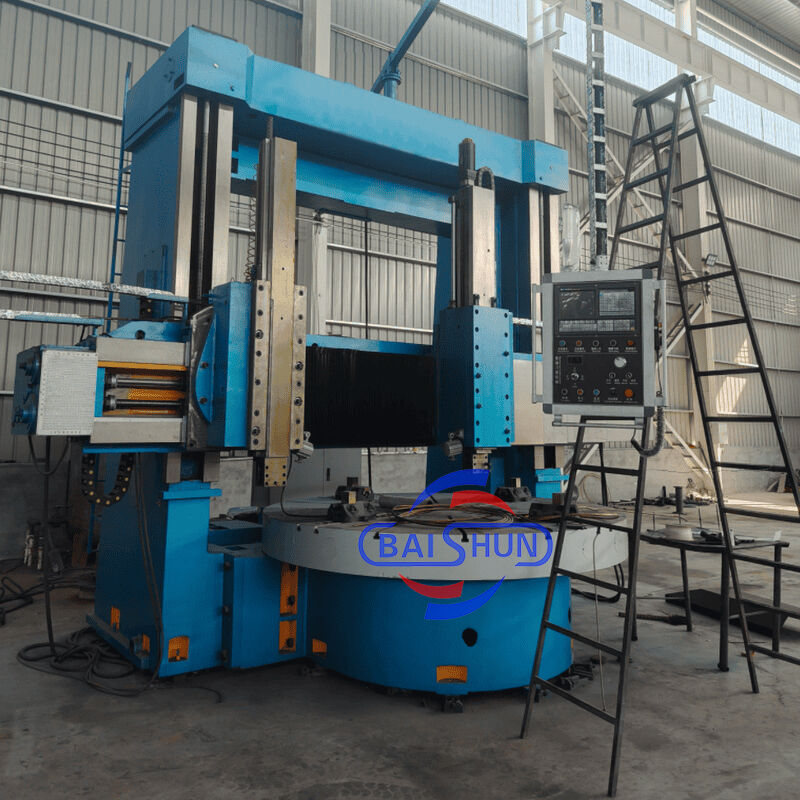

Doppel-Säulen Dreh- und Fräs-Vertikal-CNC-Drehmaschine CK5240 Vertikal-Drehmaschine

Die Doppelständer-Vertikaldrehmaschine ist ein hochmodernes Gerät, das mechanische, elektrische und hydraulische Komponenten kombiniert. Sie integriert moderne Designprinzipien und Fertigungstechniken unter Nutzung von CAD-Optimierung und modernsten Komponenten aus in- und ausländischen Quellen. Die Maschine zeichnet sich durch eine robuste Struktur aus, die außergewöhnliche Festigkeit, hohe statische und dynamische Steifigkeit, präzise Bearbeitungsmöglichkeiten, hohe Tragfähigkeit, Effizienz, Langlebigkeit und zuverlässigen Betrieb bietet. Alle wichtigen technischen Spezifikationen der Maschinenteile entsprechen den nationalen Standards.

Arbeitstisch

Der Arbeitstisch besteht aus Arbeitstischsockel, Arbeitstisch, Spindelteilen und einem Getriebe. Arbeitstisch und Arbeitstischsockel sind eine komplette Gusskonstruktion aus hochfestem, spannungsarmem Eisenguss, der ausreichend Steifigkeit, Festigkeit und Wärmestabilität aufweist. Das Arbeitstisch-Spindellager verwendet hochpräzise zweireihige Kurz-Zylinderrollenlager. Dies gewährleistet die hochpräzise Rotation des Arbeitstisches und eine lange Lebensdauer.

Hauptantrieb

Das Hauptantriebssystem der Maschine ist ein Vertikalwellenantrieb. Es verwendet einen Spindel-AC-Servomotor zum Antrieb; das Getriebe erreicht eine mechanische Zwei-Gang-Transformation durch den Schaltzylinder, der das Wechselrad schiebt, so dass der Arbeitstisch eine stufenlose Drehzahlregelung innerhalb von 0,63-63 U/min durchführen kann.

Portalrahmen

Er besteht aus linken und rechten Vertikalstützen und einem Verbindungsbalken. Portal und Arbeitstischsockel bilden die Dichtungsstruktur. Im oberen Teil des Portals befinden sich linke und rechte Hubkästen, die von einem biaxialen Dehnungs-AC-Motor angetrieben werden. Durch Zahnradpaar, Schnecken- und Zahnradpaar sowie Doppelgewindespindeln führt der Balken eine Hebebewegung entlang der linken und rechten Säulenführungsschiene aus.

Balken

Der Balken verwendet hochfesten und spannungsarmen Eisenguss mit ausreichender Steifigkeit und Festigkeit, um sicherzustellen, dass die Maschinenpräzision langfristig erhalten bleibt und stabil ist. Der Balken befindet sich vor der Vertikalsäule und führt die vertikale Bewegung entlang der Vertikalsäulenführung aus. Auf der Rückseite des Balkens befinden sich 4 hydraulische Klemmstellen. Auf beiden Seiten des Balkens befinden sich Vorschubkästen für den Werkzeugträger.
