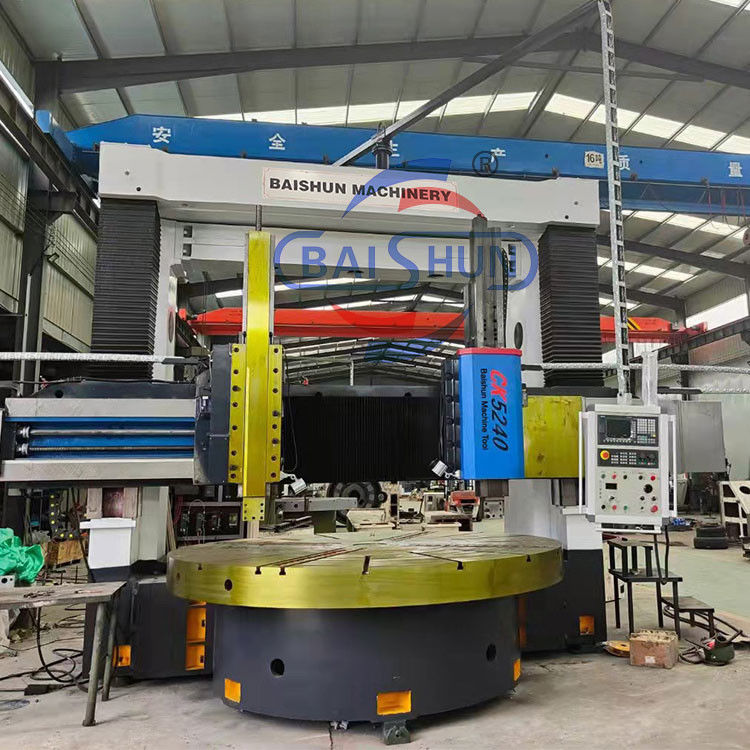

Doppelspalte CNC-Werkmaschine mit vertikaler Drehmaschine

Unsere CNC-Vertikaldrehmaschine ist speziell für das Drehen von schweren Metallen und Werkstücken mit großem Durchmesser konzipiert.
Es wird häufig in der Bearbeitung von Flanschen, Lagerringen, Ventilen und anderen Industriebauteilen verwendet.
Mit einer starren doppelkolonnenen Struktur und einem fortschrittlichen CNC-System sorgt die Maschine für hohe Präzision, Stabilität und Effizienz.

Die Doppelspalte-Vertikaldrehscheibe ist eine fortschrittliche Ausrüstung mit der Integration von mechanisch-elektrisch-hydraulisch, die die neue Designphilosophie und Fertigungstechnologie aufnimmt.Es übernimmt die CAD-Optimierung Design Weg, verfügt über fortschrittliche Funktionskomponenten im In- und Ausland, erreicht eine hohe Festigkeit, hohe dynamische und statische Steifigkeit, hohe Präzision, hohe Belastbarkeit, hohe Effizienz,lange LebensdauerDie wichtigsten technischen Spezifikationen der einzelnen Maschinenteile entsprechen den einschlägigen nationalen Normen.

Die Maschine verfügt über eine Arbeitstischbasis, einen Arbeitstisch, eine Hauptgetriebe, einen Leitungsrahmen, einen Strahl, eine Rammwerkzeuglehre, eine Zuführkiste, ein elektrisches System, eine Bedienstation, ein hydraulisches System, eine Schutzvorrichtung und so weiter.

Arbeitstisch:

Der Arbeitstisch besteht aus der Arbeitstischbasis, dem Arbeitstisch, den Spindelkomponenten und der Übertragungseinrichtung.die eine ausreichende Steifigkeit gewährleistetDas Arbeitstischspindellager verwendet hochpräzise doppelreie kurze zylindrische Walzlager, die eine präzise Drehung und eine lange Lebensdauer gewährleisten.

Hauptgetriebe:

Die Maschine verwendet als Hauptantrieb ein vertikales Schachtgetriebesystem und einen Wechselstrom-Servomotor zur Antrieb der Spindel.Das Getriebe ermöglicht mechanische Zwei-Gang-Transformationen durch Verschieben des Zylinders, so daß die Arbeitsplatte eine schrittlose Drehzahlregelung im Bereich von 0,63 bis 63 r/min erreichen kann.
