CNC-Vertikaldrehmaschine mit zwei Spindeln für Ventilkörper und Pumpenteile

Name: CNC-Vertikaldrehmaschine mit zwei Spindeln für Ventilkörper und Pumpenteile
Brand: Henan Baishun Machinery Equipment Co., Ltd.
SKU: CK5235
Price: 96,300.00 USD
Availability: InStock

Produkt-Details

Herkunftsort: Henan, China

Markenname: BAISHUN MACHINERY

Zertifizierung: CE/ISO9001

Modellnummer: CK5235

Dokument: Produktbroschüre PDF

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge: 1 Satz

Preis: negotiable

Verpackung Informationen: 1Außen werden wir das Produkt mit Plasitic verpacken, um zu verhindern, dass es nass wird.
2. Au

Lieferzeit: 30-35 Arbeitstage

Zahlungsbedingungen: L/C, T/T, Western Union

Versorgungsmaterial-Fähigkeit: 20 Sätze/Sätze pro Monat

Erhalten Sie besten Preis

Produkt-Details

Produktbeschreibung

Hervorheben:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                CNC-Vertikaldrehmaschine mit zwei Spindeln, Vertikaldrehmaschine für Ventilkörper, CNC-Drehmaschine für Pumpenteile


Max. Länge des Werkstücks (mm):	3500	Max. Spindelgeschwindigkeit (U/min):	50 R/m
Bearbeitungskapazität:	Mittlere Belastung	Spindelbohrung ((mm):	130
Breite des Betts (mm):	250 mm	Spindelmotorleistung (KW):	30
Nummer der Spindeln:	Zwillinge	Max. Gedrehte Länge (mm):	3500
Anzahl der Achsen:	2	Verfahrweg (X-Achse) (mm):	750 Millimeter
Verfahrweg (Z-Achse) (mm):	1800 Millimeter	Positionierungsgenauigkeit (mm):	±0.005
Wiederholgenauigkeit (X/Y/Z) (mm):	±0.005	Abmessung (LBH):	395063004350 mm
Gewicht (kg):	35000	Max. Gewicht des Werkstücks::	8000 kg

Max. Länge des Werkstücks (mm):	3500
Max. Spindelgeschwindigkeit (U/min):	50 R/m
Bearbeitungskapazität:	Mittlere Belastung
Spindelbohrung ((mm):	130
Breite des Betts (mm):	250 mm
Spindelmotorleistung (KW):	30
Nummer der Spindeln:	Zwillinge
Max. Gedrehte Länge (mm):	3500
Anzahl der Achsen:	2
Verfahrweg (X-Achse) (mm):	750 Millimeter
Verfahrweg (Z-Achse) (mm):	1800 Millimeter
Positionierungsgenauigkeit (mm):	±0.005
Wiederholgenauigkeit (X/Y/Z) (mm):	±0.005
Abmessung (LBH):	395063004350 mm
Gewicht (kg):	35000
Max. Gewicht des Werkstücks::	8000 kg

CNC-Vertikaldrehmaschine mit zwei Spindeln für Ventilkörper und Pumpenteile

Doppelspindel-CNC-Vertikaldrehmaschine für Ventilkörper und Pumpenteile Vertikaldrehmaschine

Diese Doppelspindel-CNC-Vertikaldrehmaschine ist speziell für die effiziente Bearbeitung von Ventilkörpern und Pumpenteilen konzipiert.
Mit der Doppelspindelausführung verbessert sie die Produktivität erheblich und gewährleistet hohe Präzision für industrielle Metallbearbeitungsanwendungen.

Arbeitstisch:

Der Arbeitstisch besteht aus dem Arbeitstischsockel, dem Arbeitstisch, den Spindelkomponenten und dem Getriebe. Er ist aus Gusseisen gefertigt und verwendet hochfestes, spannungsarmes Eisengussverfahren, das ausreichende Steifigkeit, Festigkeit und thermische Stabilität gewährleistet. Das Arbeitstischspindellager verwendet hochpräzise zweireihige zylindrische Kurzlager, die eine präzise Drehung und eine lange Lebensdauer garantieren.

Hauptgetriebe:

Die Maschine verwendet ein vertikales Wellengetriebesystem als Hauptantriebsstrang. Sie verwendet einen AC-Servomotor zum Antrieb der Spindel. Das Getriebe ermöglicht mechanische Zweigang-Umwandlungen durch Verschieben des Zylinders, wodurch der Arbeitstisch eine stufenlose Drehzahlregelung im Bereich von 0,63-63 U/min erreichen kann.

Maschinenparameter

Spezifikationen	Einheit	CK5225	CK5231	CK5240Q	CK5240
Max. Drehdurchmesser	mm	2500	3150	4000	4000
Max. Höhe des Werkstücks	mm	1600/2000/2500	1600/2000/2500	1600/2000/2500	1600/2000/2500
Max. Gewicht des Werkstücks	T	10/20	10/20	10/20	32
Durchmesser des Arbeitstisches	mm	2250	2830	2830/3150	3200/3600
Bereich der Tischdrehzahlen	U/min	2-63	2-63	2-63	2-63
Stufen		16	16	16	16
Max. Drehmoment des Arbeitstisches	KN.m	63	63	63	100
Eilgang des Fahrständerkopfes	mm/min	4000	4000	4000	4000
Vertikale Verfahrweg des rechten Fahrständerkopfes	Kn	35	35	35	40
Vertikale Verfahrweg des linken Fahrständerkopfes	kn	30	30	30	30
Bereich der Schnittkraft des rechten Fahrständerkopfes	mm/min	1-50	1-50	1-50	1-50
Bereich der Schnittkraft des rechten Fahrständerkopfes	mm/min	0.1-1000	0.1-1000	0.1-1000	0.1-1000
Verfahrweg des Arms	mm	1000	1000	1000	1250
Querschnitt des Arms	mm	255×200	255×200	255×200	240×240
Schwenkwinkel des linken und rechten Fahrständerkopfes	°	±30°	±30°	±30°	±30°
Querschnitt des Werkzeugs	mm	40×50	40×50	40×50	50×50
Leistung des Hauptmotors	Kw	55	55	55	75
Gesamtmaße	cm	569×470×480/520	605×440×493/533	690×510×480/520	690×510×480/520

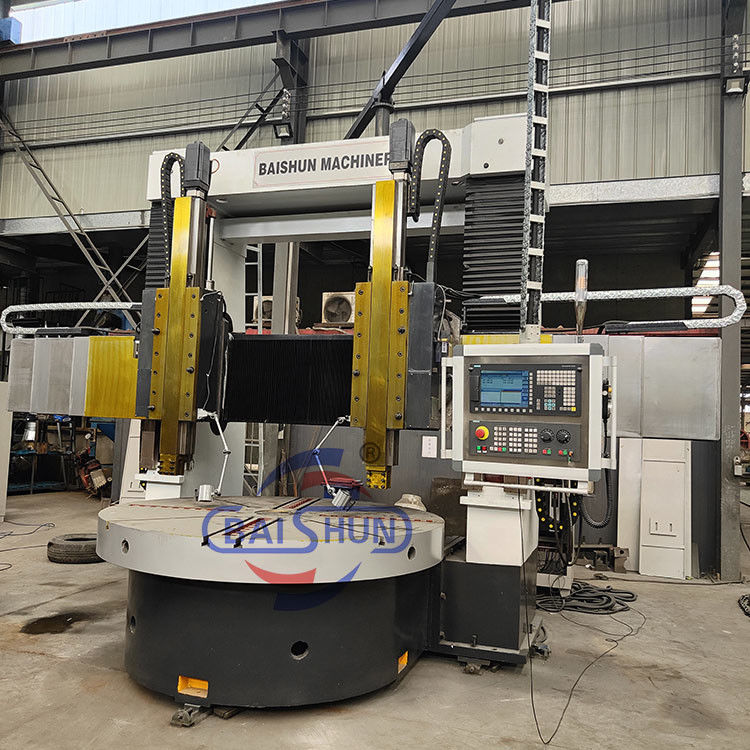

Produktfotos

Wir sind ein Hersteller von Drehmaschinen im Direktvertrieb, kein Handelsunternehmen,
was bedeutet, dass wir Ihnen die besten Preise anbieten können.

Willkommen Kontaktieren Sie uns:)
Tel/Whatsapp: +86 18003851898 (Miss Dora)
