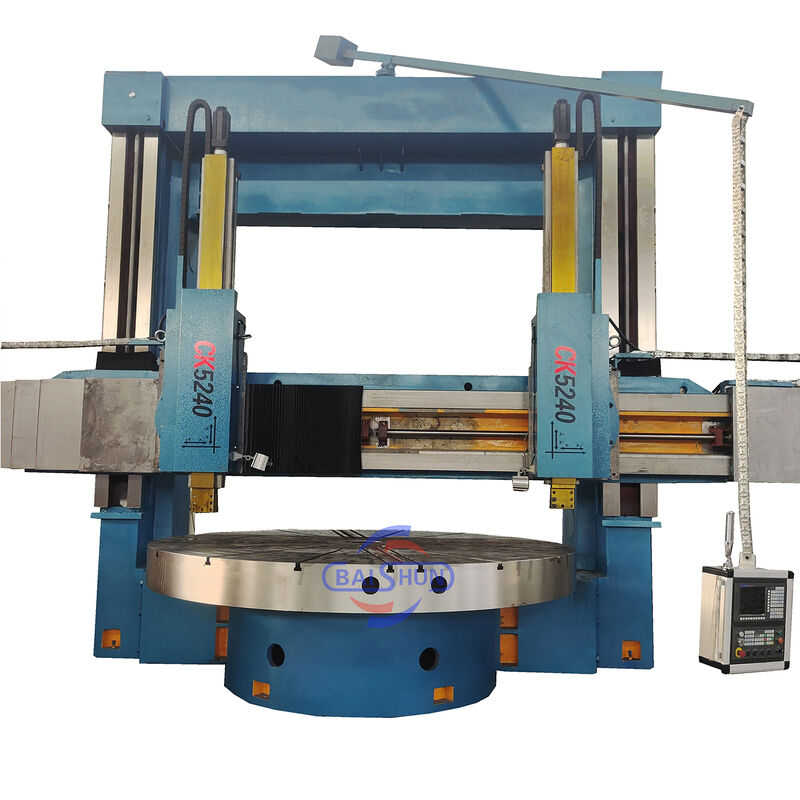

2 Achsen Bearbeitungswerkzeug Metall CNC Doppelspalte vertikale Drehmaschine großer Durchmesser

Die Doppelständer-Vertikaldrehmaschine ist ein hochmodernes Gerät, das mechanische, elektrische und hydraulische Komponenten vereint. Es umfasst moderne Designprinzipien und Fertigungstechniken und nutzt CAD-Optimierung sowie hochmoderne Komponenten aus nationalen und internationalen Quellen. Die Maschine zeichnet sich durch eine robuste Struktur aus und bietet außergewöhnliche Festigkeit, hohe statische und dynamische Steifigkeit, präzise Bearbeitungsmöglichkeiten, hohe Belastbarkeit, Effizienz, Haltbarkeit und zuverlässigen Betrieb. Alle wichtigen technischen Spezifikationen der Maschinenteile entsprechen den nationalen Normen.

Arbeitstisch

Der Arbeitstisch besteht aus Arbeitstischbasis, Arbeitstisch, Spindelteilen und Übertragungsvorrichtung. Der Arbeitstisch und die Arbeitstischbasis bestehen aus einer kompletten Gusseisenkonstruktion mit hochfestem Eisenguss mit geringer Spannung, der über ausreichende Steifigkeit, Festigkeit und Hitzestabilität verfügt. Das Arbeitstisch-Spindellager verfügt über ein hochpräzises zweireihiges kurzes Zylinderrollenlager. Es könnte eine hochpräzise Drehung des Arbeitstisches und eine lange Lebensdauer gewährleisten.

Hauptgetriebe

Das Hauptübertragungssystem der Maschine ist ein Vertikalwellengetriebe. Zum Antrieb wird ein Spindel-AC-Servomotor verwendet. Das Getriebe erreicht eine mechanische Umwandlung in zwei Gänge, indem der Schaltzylinder das Schaltgetriebe drückt, so dass der Arbeitstisch eine stufenlose Geschwindigkeitsregelung innerhalb von 0,63–63 U/min durchführen kann.

Portalrahmen

Es besteht aus linken und rechten vertikalen Säulen und einem Verbindungsbalken. Portal und Arbeitstischbasis bilden die Dichtungsstruktur. Im oberen Teil des Portals befinden sich linke und rechte Hubkästen, die von einem zweiachsigen Wechselstrommotor angetrieben werden. Durch ein Zahnradpaar, ein Schneckenradpaar und doppelte Leitspindeln kann der Balken eine Hubbewegung entlang der linken und rechten Säulenführungsschiene ausführen.

Strahl

Der Träger besteht aus hochfestem und spannungsarmem Eisenguss mit ausreichender Steifigkeit und Festigkeit, um sicherzustellen, dass die Maschinengenauigkeit eine langfristige Remanenz und Stabilität aufweist. Der Balken befindet sich vor der vertikalen Säule und führt die vertikale Bewegung entlang der Führungsbahn der vertikalen Säule aus. Auf der Rückseite des Balkens befinden sich 4 hydraulische Klemmpunkte. Auf beiden Seiten des Trägers befinden sich Zuführkästen für die Werkzeugablage.
