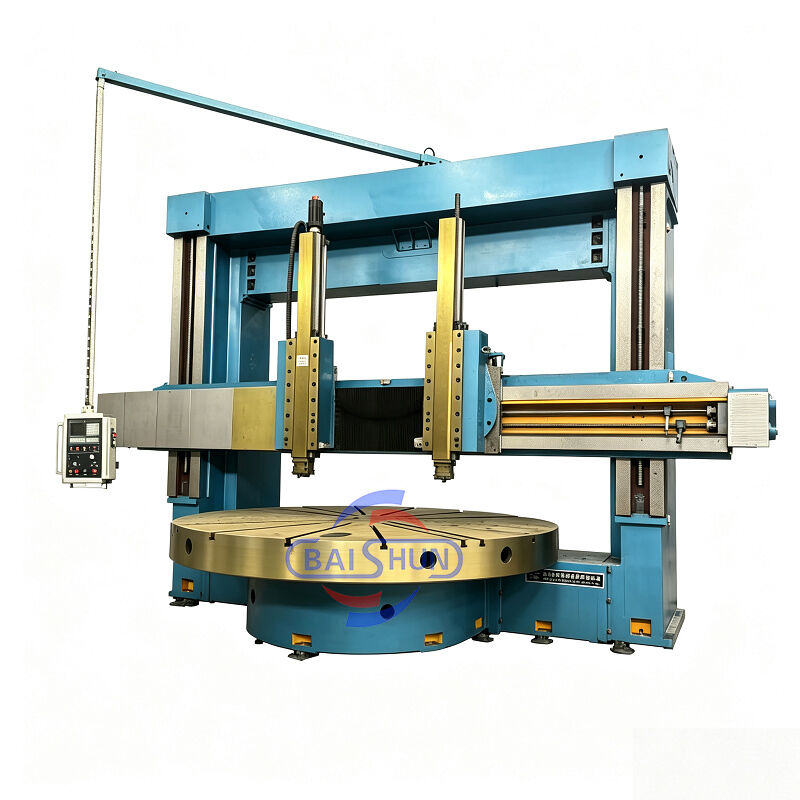

CNC-Schwerlastmaschine Ck5250 Doppelkolumnen vertikale Drehmaschine Hersteller

Die Doppelsäulen-Vertikaldrehmaschine ist ein hochmodernes Ausrüstungsstück, das mechanische, elektrische und hydraulische Komponenten kombiniert. Sie integriert moderne Designprinzipien und Fertigungstechniken und nutzt CAD-Optimierung sowie hochmoderne Komponenten aus heimischen und internationalen Quellen. Die Maschine verfügt über eine robuste Struktur, die außergewöhnliche Festigkeit, hohe statische und dynamische Steifigkeit, präzise Bearbeitungsmöglichkeiten, hohe Tragfähigkeit, Effizienz, Langlebigkeit und zuverlässigen Betrieb bietet. Alle wichtigen technischen Spezifikationen der Maschinenteile entsprechen den nationalen Standards.

Arbeitstisch

Der Arbeitstisch besteht aus einem Arbeitstischsockel, dem Arbeitstisch, Spindelteilen und einem Getriebe. Der Arbeitstisch und der Arbeitstischsockel sind eine einteilige Gusseisenkonstruktion, die hochfeste, spannungsarme Eisenlegierungen verwendet, welche über ausreichende Steifigkeit, Festigkeit und thermische Stabilität verfügen. Das Arbeitstisch-Spindellager verwendet hochpräzise zweireihige zylindrische Rollenlager. Dies gewährleistet eine hochpräzise Drehung des Arbeitstisches und eine lange Lebensdauer.

Hauptgetriebe

Das Hauptgetriebesystem der Maschine ist ein vertikales Wellengetriebe. Es wird von einem vertikalen AC-Servomotor angetrieben; das Getriebe erreicht eine mechanische Zweigangumschaltung durch den Schaltzylinder, der das Wechselrad verschiebt, sodass der Arbeitstisch eine stufenlose Drehzahlregelung im Bereich von 0,63-63 U/min ermöglicht.

Portalrahmen

Er besteht aus linken und rechten vertikalen Säulen und einem Verbindungsbalken. Der Portalrahmen und der Arbeitstischsockel bilden die Dichtungsstruktur. Im oberen Teil des Portalrahmens befinden sich linke und rechte Hubkästen, die von einem biaxialen AC-Motor angetrieben werden. Über ein Zahnradpaar, ein Schnecken- und Zahnradpaar sowie Doppelspindeln bewegt sich der Balken entlang der Führungsschiene der linken und rechten Säule nach oben und unten.

Balken

Der Balken besteht aus hochfestem und spannungsarmem Gusseisen mit ausreichender Steifigkeit und Festigkeit, um die Langzeitgenauigkeit und Stabilität der Maschine zu gewährleisten. Der Balken befindet sich vor der vertikalen Säule und bewegt sich vertikal entlang der Führungsschiene der vertikalen Säule. Auf der Rückseite des Balkens befinden sich 4 hydraulische Klemmstellen. An beiden Seiten des Balkens befinden sich Vorschubkästen für den Werkzeughalter.
