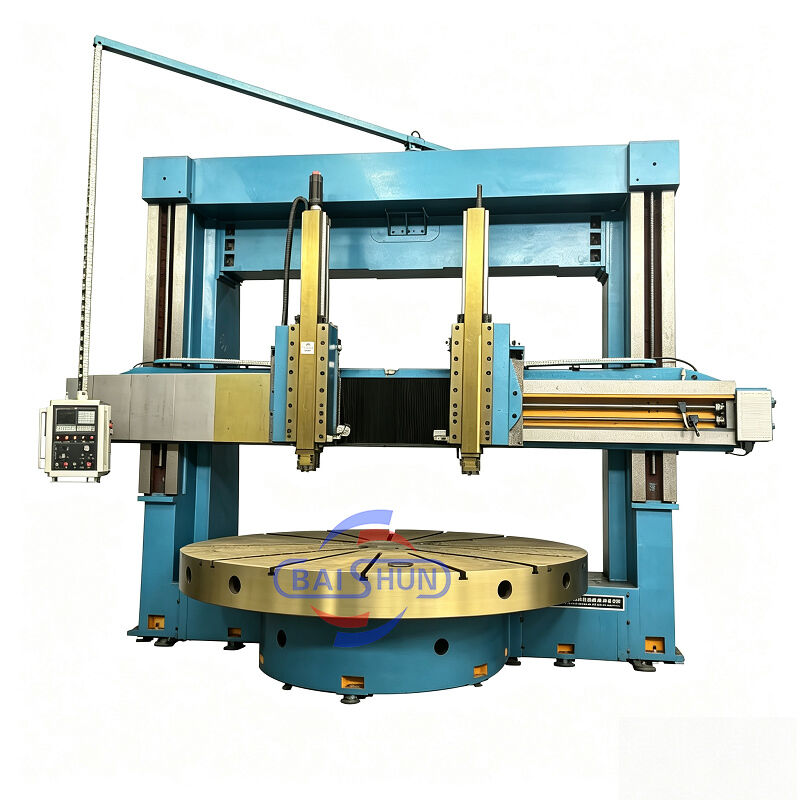

Präzisions-CNC-Karussell-Vertikaldrehmaschine mit großem Durchmesser und 4500 mm Arbeitstisch

Die doppelständige Vertikaldrehmaschine ist ein hochmodernes Ausrüstungsstück, das mechanische, elektrische und hydraulische Komponenten kombiniert. Sie integriert moderne Designprinzipien und Fertigungstechniken und nutzt CAD-Optimierung sowie modernste Komponenten aus heimischen und internationalen Quellen. Die Maschine verfügt über eine robuste Struktur, die außergewöhnliche Festigkeit, hohe statische und dynamische Steifigkeit, präzise Bearbeitungsfähigkeiten, hohe Tragfähigkeit, Effizienz, Langlebigkeit und zuverlässigen Betrieb bietet. Alle wichtigen technischen Spezifikationen der Maschinenkomponenten entsprechen den nationalen Standards.

Arbeitstisch

Der Arbeitstisch besteht aus einem Arbeitstischsockel, einem Arbeitstisch, Spindelkomponenten und einem Getriebe. Der Arbeitstisch und der Arbeitstischsockel sind eine Ganzguss-Eisenstruktur, die hochfestes, spannungsarmes Eisengussmaterial verwendet, das über ausreichende Steifigkeit, Festigkeit und thermische Stabilität verfügt. Das Arbeitstisch-Spindellager verwendet hochpräzise zweireihige zylindrische Wälzlager. Dies gewährleistet eine hochpräzise Drehung des Arbeitstisches und eine lange Lebensdauer.

Hauptgetriebe

Das Hauptgetriebesystem der Maschine ist ein Vertikalwellengetriebe. Es wird von einem Spindel-AC-Servomotor angetrieben; das Getriebe erreicht eine mechanische Zweigangumwandlung durch den Schaltzylinder, der das Wechselrad drückt, sodass der Arbeitstisch eine stufenlose Drehzahlregelung im Bereich von 0,63-63 U/min ermöglicht.

Portalkonstruktion

Sie besteht aus linken und rechten vertikalen Ständern und einem Verbindungsbalken. Portal und Arbeitstischsockel bilden die Dichtungsstruktur. Im oberen Teil des Portals befinden sich linke und rechte Hubkästen, die von einem biaxialen AC-Motor angetrieben werden. Über ein Zahnradpaar, ein Schneckengetriebe und Doppelspindeln bewegt sich der Balken entlang der Führungsschiene des linken und rechten Ständers nach oben und unten.

Balken

Der Balken besteht aus hochfestem, spannungsarmem Eisengussmaterial mit ausreichender Steifigkeit und Festigkeit, um die Maschinenpräzision für langfristige Rückhaltbarkeit und Stabilität zu gewährleisten. Der Balken befindet sich vor dem vertikalen Ständer und bewegt sich vertikal entlang der Führungsschiene des vertikalen Ständers. Auf der Rückseite des Balkens befinden sich 4 hydraulische Klemmstellen. An beiden Seiten des Balkens befinden sich Vorschubkästen für den Werkzeughalter.
