China Drehmaschine CNC-Maschinen Präzisionsmaschine Metalldrehmaschine Lieferung

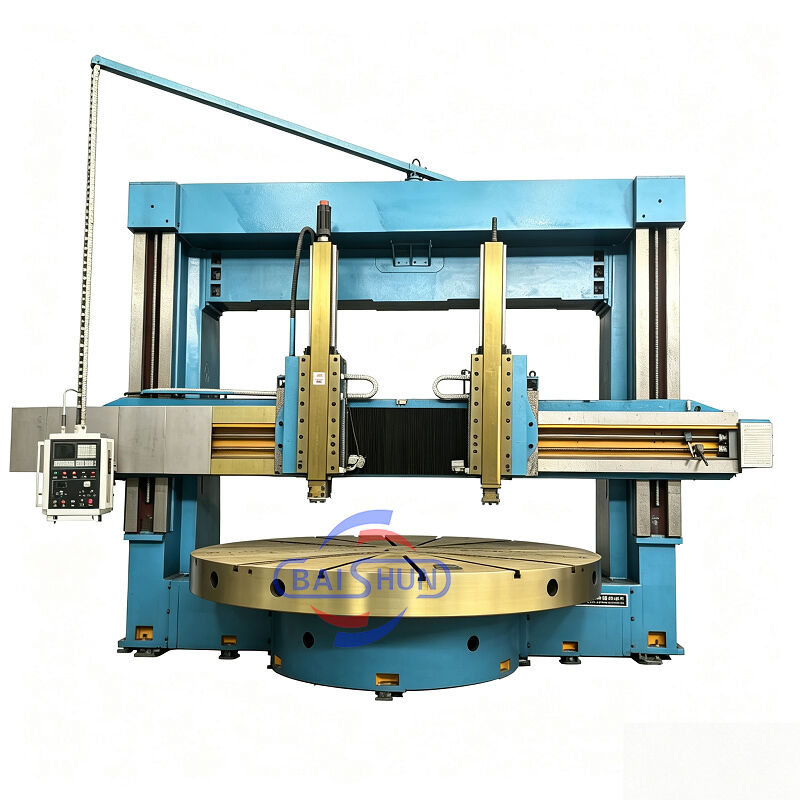

Die vertikale Doppelständer-Drehmaschine ist eine hochmoderne Ausrüstung, die mechanische, elektrische und hydraulische Komponenten kombiniert. Sie integriert moderne Designprinzipien und Fertigungstechniken, nutzt CAD-Optimierung und modernste Komponenten aus heimischen und internationalen Quellen. Die Maschine verfügt über eine robuste Struktur, die außergewöhnliche Festigkeit, hohe statische und dynamische Steifigkeit, präzise Bearbeitungsfähigkeiten, hohe Tragfähigkeit, Effizienz, Langlebigkeit und zuverlässigen Betrieb bietet. Alle wichtigen technischen Spezifikationen der Maschinenteile entsprechen den nationalen Standards.

Arbeitstisch

Der Arbeitstisch besteht aus einem Arbeitstischsockel, einem Arbeitstisch, Spindelteilen und einem Getriebe. Arbeitstisch und Arbeitstischsockel sind aus einem Gusseisen-Ganzstück gefertigt, das hochfeste, spannungsarme Eisengusslegierung verwendet, die über ausreichende Steifigkeit, Festigkeit und thermische Stabilität verfügt. Das Arbeitstisch-Spindellager verwendet hochpräzise zweireihige zylindrische Rollenlager. Dies gewährleistet eine hochpräzise Drehung des Arbeitstisches und eine lange Lebensdauer.

Hauptgetriebe

Das Hauptgetriebesystem der Maschine ist ein Vertikalwellengetriebe. Es wird von einem vertikalen AC-Servomotor angetrieben; das Getriebe erreicht eine mechanische Zweigangumwandlung durch den Schaltzylinder, der das Wechselrad verschiebt, so dass der Arbeitstisch eine stufenlose Drehzahlregelung im Bereich von 0,63-63 U/min ermöglicht.

Portalkonstruktion

Sie besteht aus linken und rechten vertikalen Säulen und einem Verbindungsbalken. Portal und Arbeitstischsockel bilden die Dichtungsstruktur. Im oberen Teil des Portals befinden sich linke und rechte Hubkästen, die von einem biaxialen AC-Motor angetrieben werden. Über ein Zahnradpaar, ein Schneckengetriebe und Doppelspindeln bewegt sich der Balken entlang der Führungsschiene der linken und rechten Säule nach oben und unten.

Balken

Der Balken besteht aus hochfester und spannungsarmer Eisengusslegierung mit ausreichender Steifigkeit und Festigkeit, um die Maschinenpräzision für langfristige Rückhaltbarkeit und Stabilität zu gewährleisten. Der Balken befindet sich vor der vertikalen Säule und bewegt sich vertikal entlang der Führungsschiene der vertikalen Säule. Auf der Rückseite des Balkens befinden sich 4 hydraulische Klemmpunkte. An beiden Seiten des Balkens befinden sich Vorschubkästen für den Werkzeughalter.
