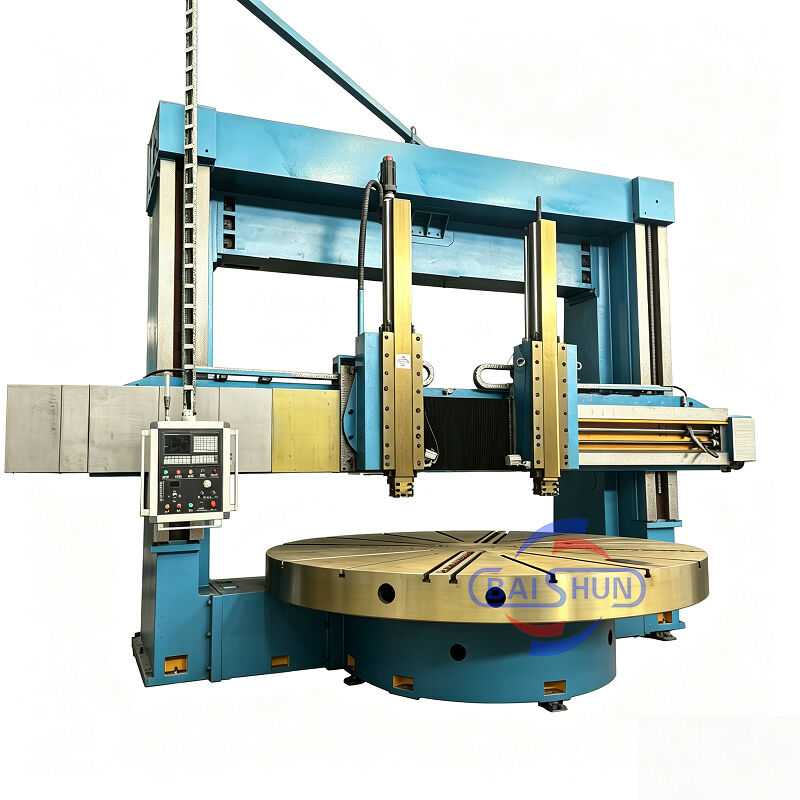

China Große Vertikal-Drehmaschine mit Doppelständer CNC-Drehmaschine Lieferant

Die vertikale Doppelständer-Drehmaschine ist ein hochmodernes Ausrüstungsstück, das mechanische, elektrische und hydraulische Komponenten kombiniert. Sie integriert moderne Designprinzipien und Fertigungstechniken, nutzt CAD-Optimierung und modernste Komponenten aus heimischen und internationalen Quellen. Die Maschine verfügt über eine robuste Struktur, die außergewöhnliche Festigkeit, hohe statische und dynamische Steifigkeit, präzise Bearbeitungsmöglichkeiten, hohe Tragfähigkeit, Effizienz, Langlebigkeit und zuverlässigen Betrieb bietet. Alle wichtigen technischen Spezifikationen der Maschinenkomponenten entsprechen den nationalen Standards.

Arbeitstisch

Der Arbeitstisch besteht aus einem Arbeitstischsockel, dem Arbeitstisch, Spindelteilen und einem Getriebe. Der Arbeitstisch und der Arbeitstischsockel sind aus einem Gusseisenblock gefertigt und verwenden hochfestes Gusseisen mit geringer Spannung, das über ausreichende Steifigkeit, Festigkeit und thermische Stabilität verfügt. Das Arbeitstisch-Spindellager verwendet hochpräzise zweireihige zylindrische Rollenlager. Dies gewährleistet eine hochpräzise Drehung des Arbeitstisches und eine lange Lebensdauer.

Hauptgetriebe

Das Hauptgetriebesystem der Maschine ist ein vertikales Wellengetriebe. Es wird von einem vertikalen AC-Servomotor angetrieben; das Getriebe erreicht eine mechanische Zweigangumschaltung durch den Schaltzylinder, der das Wechselrad verschiebt, sodass der Arbeitstisch eine stufenlose Drehzahlregelung im Bereich von 0,63-63 U/min ermöglicht.

Portalrahmen

Er besteht aus linken und rechten vertikalen Ständern und einem Verbindungsbalken. Der Portalrahmen und der Arbeitstischsockel bilden die Dichtungsstruktur. Im oberen Teil des Portalrahmens befinden sich linke und rechte Hubkästen, die von einem biaxialen AC-Motor angetrieben werden. Über ein Zahnradpaar, ein Schneckengetriebe und Doppelspindeln bewegt sich der Balken entlang der Führungsschiene der linken und rechten Ständer nach oben und unten.

Balken

Der Balken besteht aus hochfestem Gusseisen mit geringer Spannung und ausreichender Steifigkeit und Festigkeit, um die Genauigkeit der Maschine langfristig zu erhalten und die Stabilität zu gewährleisten. Der Balken befindet sich vor dem vertikalen Ständer und bewegt sich vertikal entlang der Führungsschiene des vertikalen Ständers. Auf der Rückseite des Balkens befinden sich 4 hydraulische Klemmstellen. An beiden Seiten des Balkens befinden sich Vorschubkästen für den Werkzeughalter.
