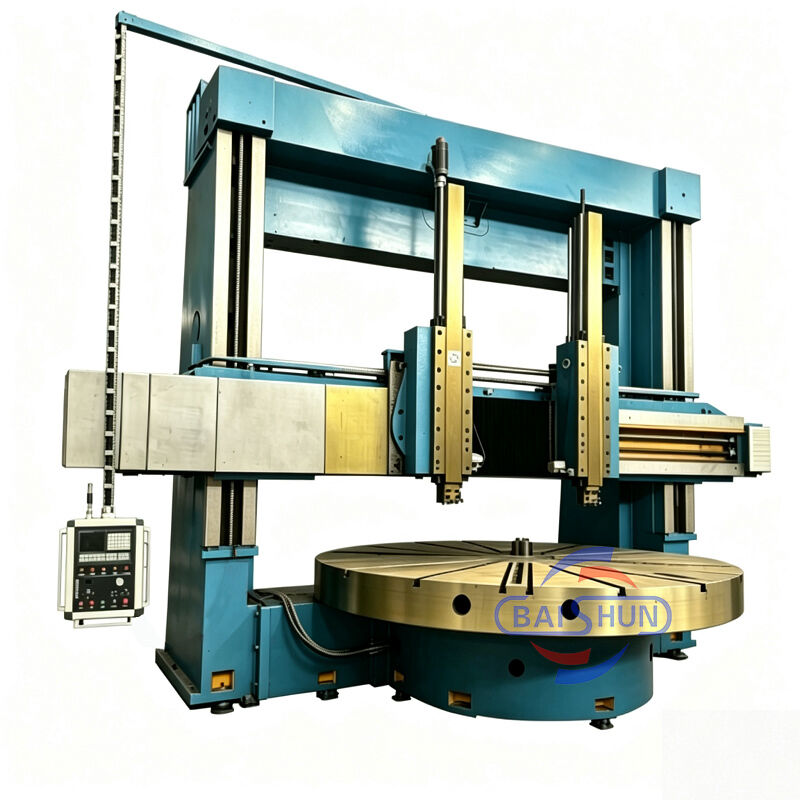

Doppelkolumnen vertikale CNC-Drehmaschine CK5250 Drehmaschine Cnc vertikale Drehmaschine Schwerlast

Die Doppelsäulen-CNC-Vertikaldrehmaschine ist ein hochmodernes Ausrüstungsstück, das mechanische, elektrische und hydraulische Komponenten kombiniert. Sie integriert moderne Designprinzipien und Fertigungstechniken und nutzt CAD-Optimierung sowie hochmoderne Komponenten aus heimischen und internationalen Quellen. Die Maschine verfügt über eine robuste Struktur, die außergewöhnliche Festigkeit, hohe statische und dynamische Steifigkeit, präzise Bearbeitungsfähigkeiten, hohe Tragfähigkeit, Effizienz, Langlebigkeit und zuverlässigen Betrieb bietet. Alle wichtigen technischen Spezifikationen der Maschinenteile entsprechen den nationalen Standards.

Arbeitstisch

Der Arbeitstisch besteht aus einem Arbeitstischsockel, dem Arbeitstisch, Spindelteilen und einer Antriebsvorrichtung. Arbeitstisch und Arbeitstischsockel sind eine einteilige Gusseisenstruktur, die hochfeste, spannungsarme Eisengusslegierung verwendet, welche über ausreichende Steifigkeit, Festigkeit und thermische Stabilität verfügt. Das Arbeitstisch-Spindellager verwendet hochpräzise zweireihige zylindrische Kurzlager. Dies gewährleistet eine hochpräzise Drehung des Arbeitstisches und eine lange Lebensdauer.

Hauptantrieb

Das Hauptantriebssystem der Maschine ist ein Vertikalwellenantrieb. Es wird von einem AC-Servomotor für die Spindel angetrieben; das Getriebe realisiert eine mechanische Zweigangschaltung durch den Schaltzylinder, der das Wechselrad verschiebt, sodass der Arbeitstisch eine stufenlose Drehzahlregelung im Bereich von 0,63-63 U/min ermöglicht.

Portalrahmen

Er besteht aus linken und rechten Vertikalständern und einem Verbindungsbalken. Portal und Arbeitstischsockel bilden die Dichtungsstruktur. Im oberen Teil des Portals befinden sich links und rechts Hubkästen, die von einem biaxialen AC-Motor angetrieben werden. Über ein Zahnradpaar, ein Schnecken- und Zahnradpaar sowie Doppelspindeln bewegt sich der Balken entlang der Führungsschiene der linken und rechten Säule nach oben und unten.

Balken

Der Balken besteht aus hochfester und spannungsarmer Eisengusslegierung mit ausreichender Steifigkeit und Festigkeit, um die Maschinenpräzision langfristig zu erhalten und stabil zu halten. Der Balken befindet sich vor dem Vertikalständer und bewegt sich vertikal entlang der Führungsschiene des Vertikalständers. Auf der Rückseite des Balkens befinden sich 4 hydraulische Klemmstellen. An beiden Seiten des Balkens befinden sich Vorschubkästen für den Werkzeughalter.
